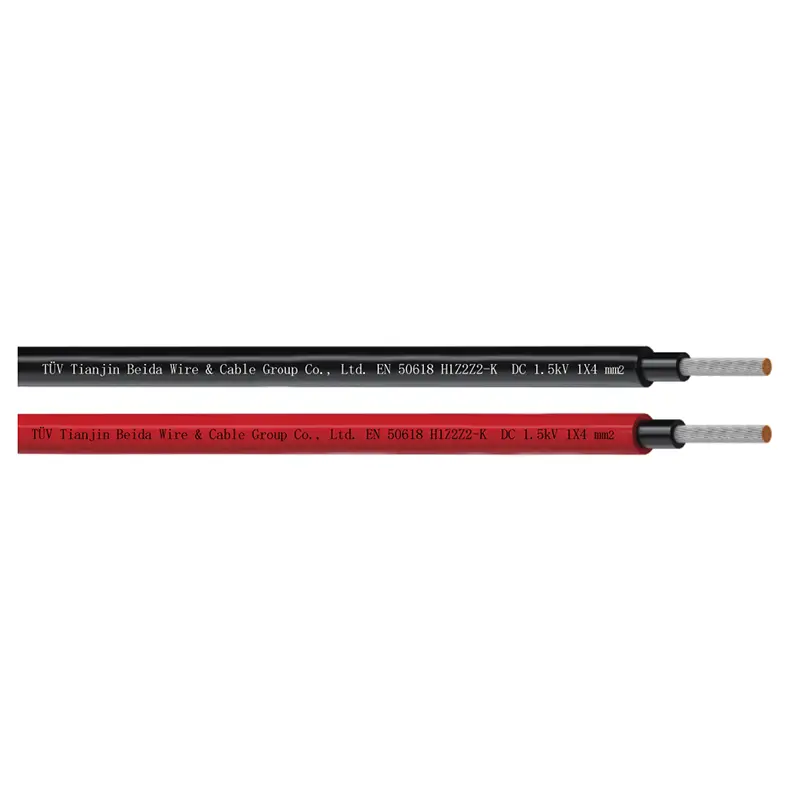

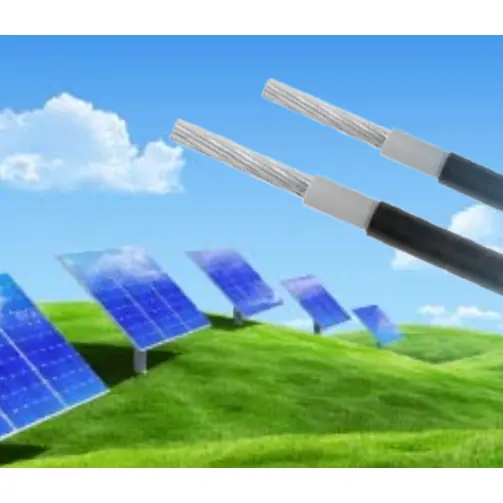

TUV認定太陽光発電ケーブル

Tianjin Beida は、TUV 認定太陽光発電ケーブルの専門メーカーおよびサプライヤーであり、数十年にわたりケーブル業界に深く関わってきました。充実した研究開発・生産体制と厳格な品質管理により、太陽光発電システム向けに信頼性の高いエネルギー伝送ソリューションを提供します。同社の太陽光発電ケーブルは、建物内外の太陽光発電モジュールを接続するために特別に設計されており、高い機械的性能要件と厳しい気候条件を伴う複雑なシナリオに適しており、安定性と耐久性のバランスをとって太陽光発電システムの効率的な動作を支援します。

お問い合わせを送信

製品説明

Beida TUV 認定太陽光発電ケーブルは、外部環境の課題を克服します。高純度錫メッキ無酸素銅と特殊な撚り加工を採用し、低抵抗と優れた延性を誇り、電力伝送の不安定性や電流変動を効果的に低減します。絶縁体とシースは、IEC 62930やEN 50618などの国際規格に準拠した照射架橋ポリテトラフルオロエチレン（PTFE）で作られています。-40℃から120℃までの極端な温度差に耐えることができ、高温、損傷、酸およびアルカリ腐食に対しても強い耐性を示します。ランプの老化試験後の引張強度保持率は基準を満たしており、砂漠、高電圧および低電圧地域、沿岸地域の厳しい気候監視に耐えることができます。

高い機械的性能の要求を満たすために、ケーブルは二重絶縁および保護構造設計を特徴とし、一部のモデルにはスチールテープ外装が装備されています。耐圧性、耐衝撃性に優れ、直埋、頭上設置、電線管設置などの様々な敷設工法に適しており、建築物の損傷やネズミの侵入を効果的に防止します。すべての製品は難燃性テストに合格し、関連する安全基準を満たしています。低煙でハロゲンフリーの燃焼を実現し、火災の延焼を効果的に防止し、太陽光発電システムに堅牢な安全バリアを提供します。

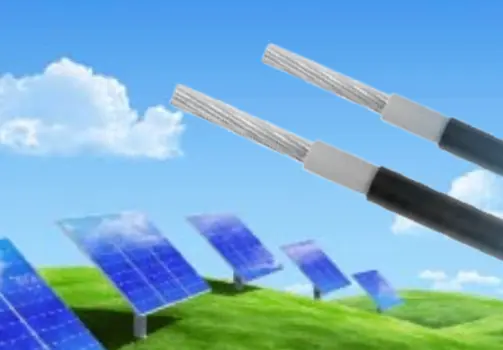

Tuv Certified Photovoltaic Cable

規格と承認

● EN 50618 (H1Z2Z2-K)。

● PV-1F 2PfG 1169/08.2007 に準拠

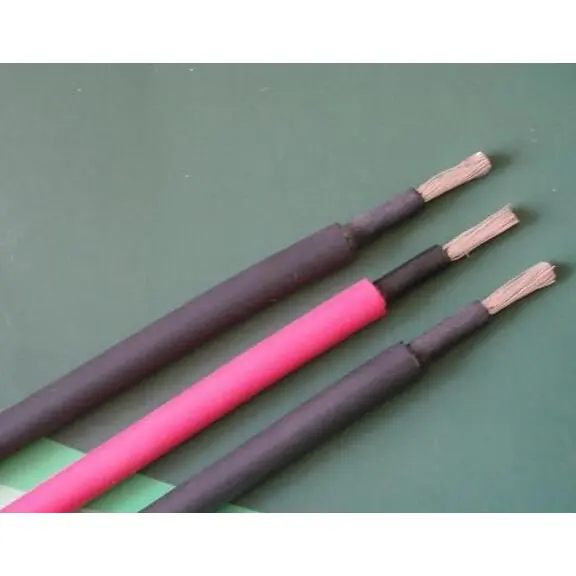

ケーブル構造

● 導体: DIN VDE 0295 および IEC 60228 クラス 5 に準拠した錫メッキ銅撚線導体

●絶縁体：電子線架橋・ハロゲンフリー・難燃性化合物・黒色

● シース: 電子線架橋、LSZH および難燃性化合物、黒と赤。

技術的特徴

● 定格電圧 Uo/U: 1/1 kV AC; 1.5/1.5 kV DC;最大許容 DC 電圧: 1.8 kV DC (導体/導体、非接地システム、負荷がかかっていない回路。

●周囲温度：-40℃～+90℃

●導体最高温度：120℃(20000h)IEC/EN 60216-1に準拠、短絡温度：250℃/5秒

●熱耐久性試験：EN60216-2による（温度指数+120℃）

●耐湿熱性：EN 50618、表2に準拠、湿度85%（EN 60068-2-78に準拠した試験）

●最小曲げ半径：4XOD（固定）、5XOD（屈曲）

●断熱材とジャケットの引張強度と伸び：EN 50618および2PfG 1169の要件を満たしています。

●想定使用期間：25年

●楕円率:≤15%

● EN50265-2-1、IEC 60332-1 に準拠した耐火性能、EN 61034-2 に準拠した低発煙性（光透過率 ≥60%）、EN 50525-1、Annex B に準拠したハロゲンフリー。

EN 50267-2-2、IEC 60754-2 に準拠したガスの低い腐食性

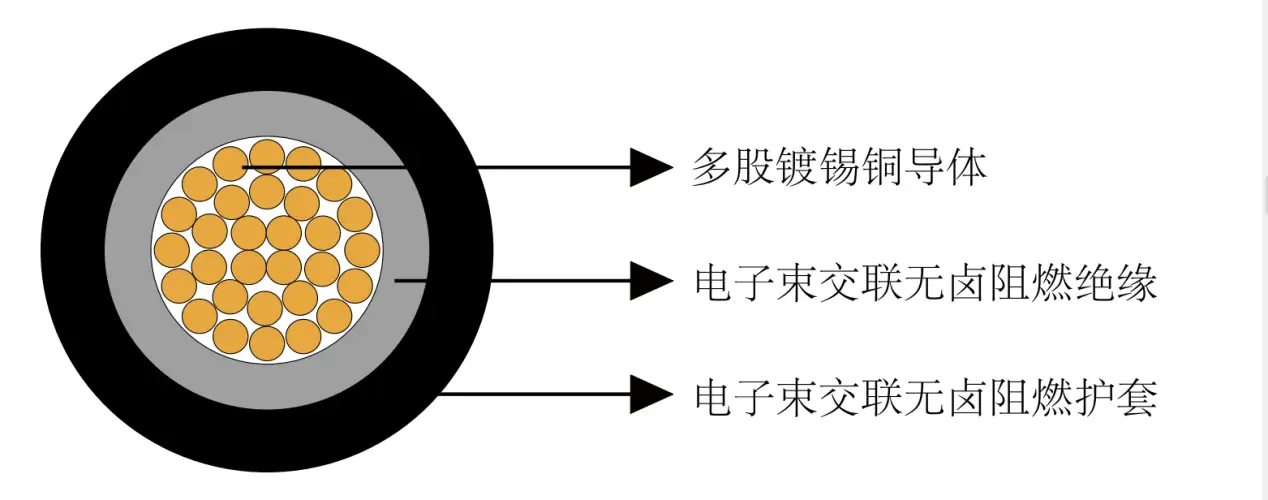

構造図

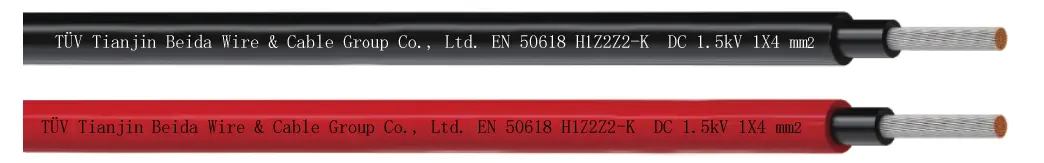

Tuv Certified Photovoltaic Cable

ケーブルパラメータ

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
コア数 X 公称値断面図	座礁数	公称導体直径	公称絶縁厚さ	公称シース厚さ	公称外径	公称重さ
No.Xmm2	n/mm	mm	mm	mm	mm	kg/km
1×2.5	48/0.24	1.91	0.7	0.67	4.7	41.8
1×4	55/0.285	2.44	0.7	0.67	5.2	57.3
1×6	84/0.285	3.01	0.7	0.67	5.8	77.5
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
コア数 X 公称値断面図	座礁数	公称導体直径	公称絶縁厚さ	公称シース厚さ	公称外径	公称重さ
n X mm²	n/mm	mm	mm	mm	mm	kg/km
1×2.5	48/0.24	1.91	0.7	0.8	4.9	44.8
1×4	55/0.285	2.44	0.7	0.8	5.4	60.6
1×6	84/0.285	3.01	0.7	0.8	6	81.2
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

20℃における導体抵抗と電流容量

断面	20℃における最大導体抵抗	20℃における最大絶縁抵抗	90℃における最大絶縁抵抗	電流容量
断面	20℃における最大導体抵抗	20℃における最大絶縁抵抗	90℃における最大絶縁抵抗	一本のケーブルが空中で自由になる	表面上の単一ケーブル	表面に隣接する 2 本の負荷がかかったケーブル
mm2	Ω/km	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
