750V 鉱物絶縁ケーブル

750V鉱物絶縁ケーブルは、250℃までの連続高温環境でも安定して動作するため、長時間の高温動作に適しています。 950℃～1000℃の火災シナリオなどの極端な高温条件下でも、ケーブルは完全性を維持し、少なくとも 3 時間連続電力を供給することができ、非常照明、消火設備、重要な制御システムに貴重な電力サポートを提供します。

短期または特別な緊急事態では、その耐熱性は銅導体の融点（1083℃）に近づく可能性がありますが、使用されている無機絶縁材料の融点は2800℃と高く、従来の火災の温度をはるかに超えています。これにより、ケーブルは火災の初期段階から延焼段階まで構造上の完全性と通常の機能を維持することが保証されます。

適用範囲:

750V 鉱物絶縁ケーブルは、幹線配電システムおよび分岐配電システム、一般照明、機械および装置の内部配線、本質安全回路、非常照明、非常用バックアップ電源、消防設備用の情報およびデータ伝送および制御線、爆発の可能性がある危険区域など、人口密集地域での使用に適しています。

主な適用場所

1) 公共の建物: 公共の娯楽施設。高層ビル。ホテルとレストラン。病院、学校、役所。国立記念館と歴史的建造物。図書館、博物館、展示ホール。空港ターミナル、鉄道駅、港。電力供給ビルおよび電気通信ビル。

2) 高温環境: 冶金産業。コークス産業。造船業。鉄鋼業。ガラス産業。その他の高温環境における送配電線。 3) 防爆システムおよび火災危険区域: 石油化学産業。石油精製所、ガソリンスタンド、石油貯蔵所。塗料および顔料産業。化学産業。原子力発電所。海洋石油プラットフォーム。天然ガスおよび石炭ガスの輸送および圧縮ステーション。製薬産業。採掘;軍事産業

4) 地下の場所: 地下鉄。地下倉庫。トンネル。地下広場

5) 交通・交通拠点

6) 木造構造物

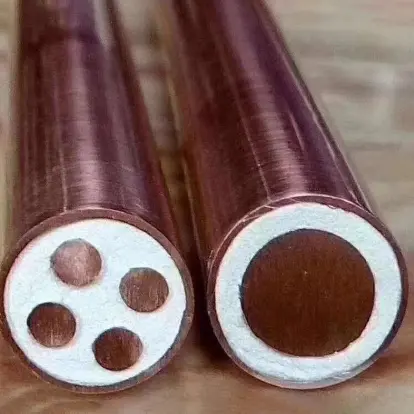

製品構造

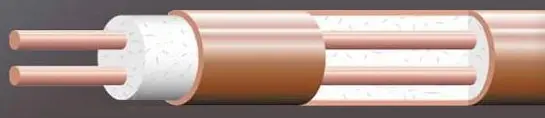

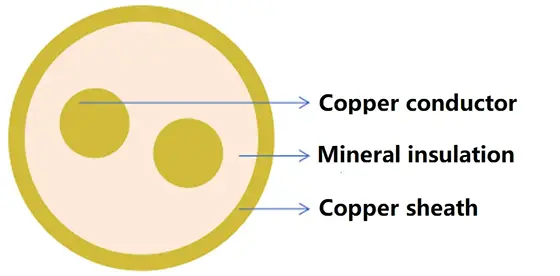

鉱物絶縁ケーブルは、銅導体、酸化マグネシウム粉末鉱物絶縁体、銅シースで構成されています。銅が腐食する工場でケーブルを使用する場合は、ポリ塩化ビニル (PVC) の最外層を追加できます。ケーブルにとって美観やアクセスのしやすさが重要な建物や地下の場所では、ハロゲンフリーで低煙の外側シースを追加できます。

導体: 純銅、IEC 60228 準拠のクラス 1。

絶縁体: 圧縮された酸化マグネシウム鉱物粉末で構成されており、その電気特性は GB/T 13033.1/IEC 60702-1 の要件を満たしています。

金属シース: GB/T 13033.1/IEC 60702-1 に準拠した焼き鈍し銅シース。

非金属シース: ポリ塩化ビニルまたはハロゲンフリー低発煙ポリオレフィン製。

性能パラメータ

このケーブルの定格電圧は 750V です。電気的性能の点では、その絶縁は 2.5kV の試験電圧に 1 分間破壊することなく耐えることができます。最大許容動作温度は250℃です。機械的には、ケーブル設置時の最小曲げ半径はケーブルの外径の 24 倍です。その耐火性は IEC 60331-1 規格に厳密に準拠しており、炎の中で 180 分間連続燃焼した後も損傷を受けません。

さらに、ケーブルの銅シースの外径と楕円率は、GB/T 13033.1 および IEC 60702-1 規格の要件を満たしており、具体的な許容差は関連する表に詳しく記載されています。 20°C での導体の DC 抵抗は GB/T 3956 の最初のタイプの導体の要件を満たしており、銅シースの抵抗も対応する規格を満たしています。絶縁抵抗については、導体間および導体と銅シース間の絶縁抵抗が1000MΩ/km以上であり、長期使用においても信頼性の高い絶縁性能を確保しています。

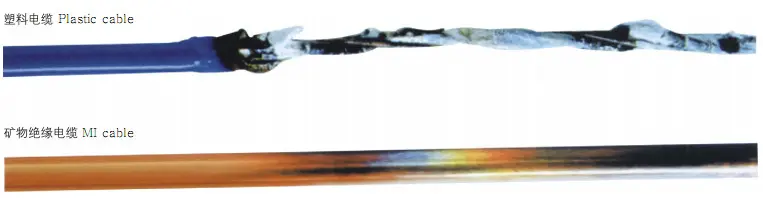

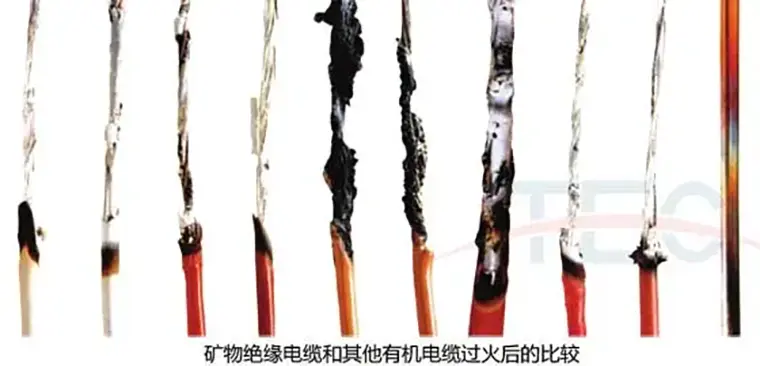

鉱物絶縁ケーブルと通常のケーブルの耐火性試験の比較:

鉱物絶縁ケーブルは耐火性試験後もほとんど変化がありませんでした。有機絶縁ケーブルは明らかな炭化を示しました。

鉱物絶縁ケーブルの一般的な特性:

耐用年数は最大 100 年。

●不燃性で燃焼をサポートせず有毒ガスを発生せず、燃焼エネルギーがゼロです。

●連続動作温度は250℃まで、短期動作温度は1083℃まで。

●耐火性に優れています。ケーブルは火災後に再利用できます。

●ケーブルにはケーブル端末と中間コネクタが設けられており、耐火信頼性が向上しています。

● ケーブルは、非常に高い温度、落下物による衝撃、火災時のスプリンクラー システムに耐えることができます。

● ケーブルは高温環境でも使用できます。

●防水・防湿・耐油・耐食性に優れています。経年変化がなく、非常に安定したケーブル性能。

● ケーブルの金属シースは接地回路として使用できます。

●機械的強度と曲げ性能に優れ、複雑な構造物や狭い場所に適しています。

●独自のケーブル構造により高い電流容量を実現。

● ケーブル外径が小さく、取り付けが簡単、全体コストが低く、電線管の保護が不要です。

●防爆性能が良く、核放射線に対する耐性に優れています。

●優れた電磁シールド性能と電磁両立性性能。

●動物の咬傷から保護します。

アプリケーションシナリオ:

梱包と配送

梱包詳細:

購入する数量と要件によって決まります。 交渉可能です。

港: 天津港

配送：海、空、速達。
