LSOH コントロールケーブルアーマーなし 450/750V

天津 Beida は、中国の LSOH 制御ケーブル (Armor 450/750V なし) のメーカーおよびサプライヤーです。ハロゲンフリーの低煙制御ケーブルは、PVC 制御ケーブルの環境に優しいアップグレードであり、安全性と環境保護要件が求められる環境での使用に適しています。北達グループが製造するハロゲンフリー制御ケーブルは、無酸素銅導体、架橋エチレン絶縁体、およびハロゲンフリーの低煙難燃性ポリオレフィンシース材料を使用しています。最高動作温度 90℃、定格電圧 450/750V で、KYJV コントロールケーブルと比較して、これらのケーブルは燃焼時にハロゲンを発生せず、煙の発生も最小限です。火災が発生した場合、職員の避難時間が比較的長くなるため、人口密集地域での使用に適しています。

お問い合わせを送信

製品説明

Beida Group にお問い合わせいただき、包括的なワイヤーソリューションを入手してください。当社は、Armor 450/750V なしの LSOH コントロールケーブルの信頼できるメーカーおよびサプライヤーです。

該当する機会:

1. 人口が密集している場所

高層ビル、ショッピングモール、病院、地下鉄、空港、高速鉄道の駅など: 火災が発生した場合、有毒な煙を減らし、人員の避難と救助の時間を稼ぎ、防火、監視、非常照明のための制御回路を保護することができます。

2. データセンター、研究所、精密機器工場：燃焼により発生する腐食性ガスによる機器の損傷を防ぎ、制御信号を安定して伝送します。

3. 産業分野での高需要シナリオ

発電所、変電所、新エネルギー発電所（太陽光、風力）：リレー保護や計測・制御機器の制御ケーブルとして、耐熱性、耐過負荷性に強く、高温環境に適しています。

4. 公共建築物および都市工学

鉄道交通信号システム、インテリジェントビルディングオートメーションシステム (BA、セキュリティおよび保護): グリーンビルディング基準に準拠し、現代の建物の安全配線要件に適応します。

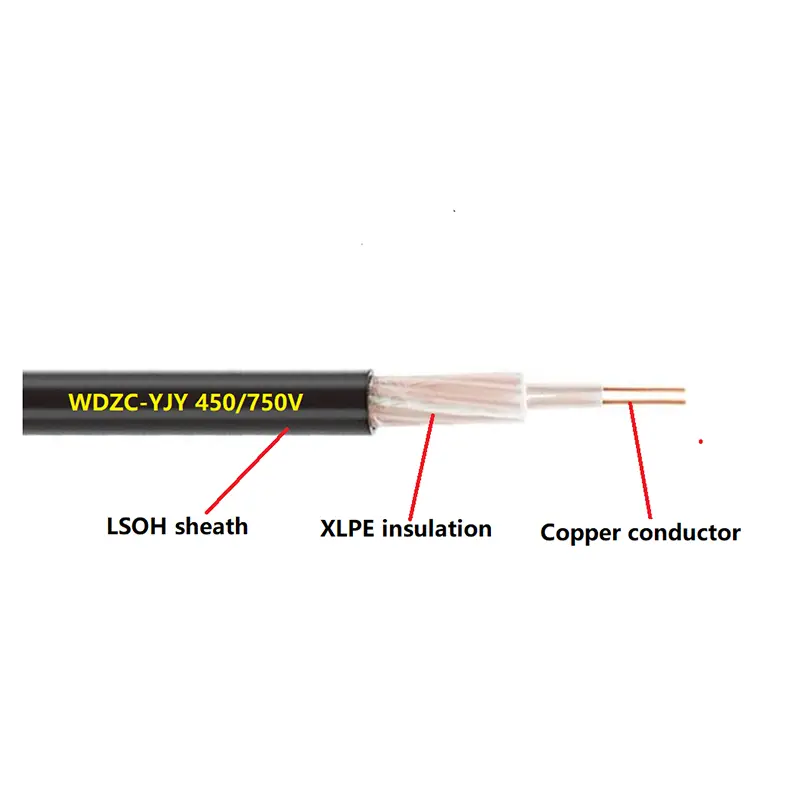

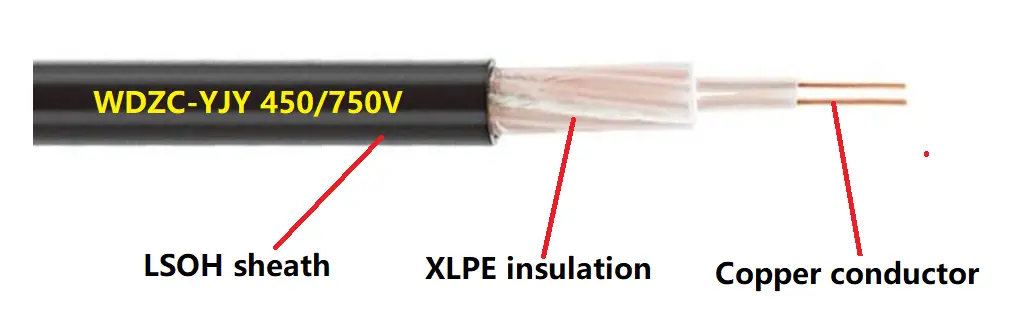

製品構造

Lsoh Control Cable Without Armour 450750v

外装なし LSOH 制御ケーブル 450/750V は、主に T1R 銅導体、PVC 絶縁体、PVC シースで構成されています。

導体: 銅導体、丸型または形状、クラス 1、クラス 2、GB/T 3956、IEC 60228 に準拠

絶縁: 絶縁の厚さ、XLPE 材料特性は GB/T 9330 に準拠するものとします。

コアの色: 2 コア: 青、茶色、または黒

3 コア: 緑/黄、青、茶色または青、黒、茶色

4 コア: 緑/黄、青、黒、茶色または青、黒、茶色、灰色

5 コア: 緑/黄、青、黒、茶色、灰色または青、黒、茶色、灰色、黒

5 コア以上: 黒のコアに白の番号、または白のコアに黒の番号

外部シース: シースの厚さ、PVC 材料特性は GB/T 9330 に準拠するものとします。

難燃性ケーブル：難燃性PVC外装材を使用します。難燃グレードはバンチ A、B、C の 3 つのカテゴリーに分類できます。

耐火ケーブル：導体にマイカテープを2層巻き付けます。

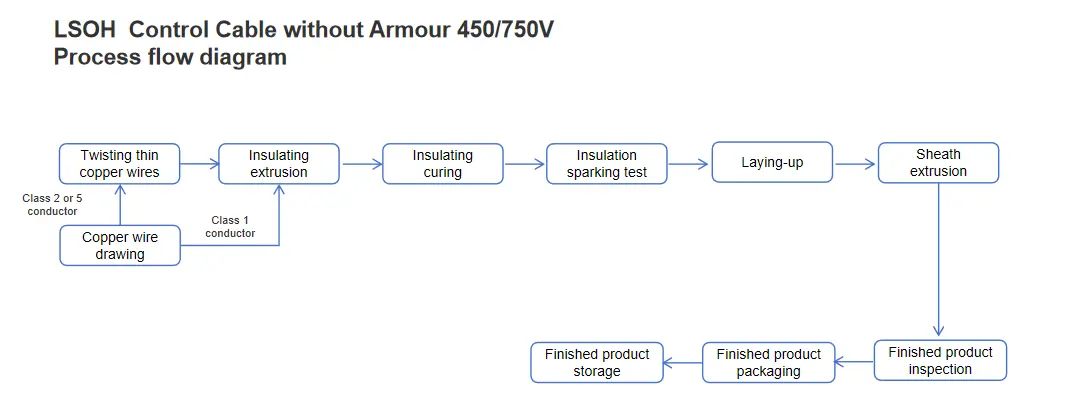

プロセスフロー図

Lsoh Control Cable Without Armour 450750v

性能パラメータ

本製品の定格電圧は450/750Vです。試験電圧は電源周波数試験電圧を3kVに設定し、5分間連続して試験を行い、途中で破壊が起こらないことを確認します。

導体には明確に定義された動作温度制限があり、最大動作温度は 70 °C です。ただし、短絡が発生した場合、温度は +160°C まで上昇する可能性があります。導体の抵抗も関連規格に厳密に準拠しており、GB/T 3956 - 2008 規格で指定されているタイプ 1、タイプ 2、およびタイプ 5 の銅導体の要件を満たしています。

難燃性能に関しては、顧客の特定のニーズに応じてカスタマイズでき、それぞれクラス A、クラス B、およびクラス C 束ねたケーブルの要件を満たし、試験方法は IEC 60332 または GB/T 18380 規格に準拠しています。

耐火性の点でも、Armour 450/750V なしの LSOH コントロールケーブルは非常に優れた性能を発揮し、短絡や断線を起こすことなく 750°C の炎の中で 90 分間燃焼を維持できます。試験方法は IEC 60331 または GB/T 19216 規格に準拠しています。

WDZ-KYJY制御ケーブルとKVV制御ケーブル選定の比較

シリアルナンバー	特徴	WDZ-KYJY コントロールケーブル	KVV制御ケーブル
1	断熱材	架橋ポリエチレン（XLPE）	ポリ塩化ビニル（PVC）
2	シース材質	ハロゲンフリー・低煙・難燃性ポリオレフィン（LSOH）	ポリ塩化ビニル（PVC）
3	長期使用温度	90℃まで	70℃まで
4	耐熱性	優れた耐熱性と強力な過負荷容量を備えており、短期過負荷温度は約250℃に達します。	耐熱性は平均的ですが、過負荷により絶縁劣化が容易に促進されます。短期過負荷時の温度は約160℃に達することがあります。
5	絶縁電気性能	絶縁抵抗が高く、誘電損失が低く、耐老化性に優れています。	絶縁性能は従来の管理要件を満たしますが、XLPEよりわずかに劣ります
6	適用周囲温度	敷設周囲温度：0℃～90℃	敷設周囲温度：0+℃～70℃
7	燃焼特性	ハロゲンフリー、低煙、難燃性	ハロゲンを含有し、発煙量が多い
8	環境への優しさ	無公害でグリーン基準に準拠	ハロゲンが含まれており、燃焼すると有毒ガスが発生します。
9	該当するシナリオ	1. 人が密集する場所 2. 精密機器とクリーン環境 3. 新エネルギー発電所（太陽光発電、風力発電） 4. 鉄道輸送制御および信号システム	1. 建物内の従来の制御 (照明制御、エレベーターの補助回路など) 2. 屋内の乾燥した常温環境用の制御回路 (配電盤内の配線など) 3. コスト重視で高温を必要としないアプリケーション (通常の工場の組立ラインなど)
10	料金	材料と職人技は比較的複雑で、価格はKVVよりも高くなります。	成熟した生産プロセスにより高い費用対効果を実現し、さらに低価格を実現
