XLPE 絶縁 LSZH シース非外装電源ケーブル

天津 Beida は、XLPE 絶縁 LSZH シース非外装電力ケーブルの中国メーカーおよびサプライヤーです。これらのケーブルは燃焼時にハロゲンを生成せず、煙の発生もほとんどありません。火災が発生した場合、避難時間が比較的長いため、人口密集地域に適しています。優れた安全性と環境特性により、公共の建物、商業施設、その他の人口密集地に理想的な選択肢となっています。

お問い合わせを送信

製品説明

XLPE 絶縁 LSZH シース非外装電源ケーブルは、天津 Beida が提供する高品質の製品であり、信頼できるメーカーおよびサプライヤーです。このケーブルシリーズは、物理架橋プロセスによって製造された XLPE 絶縁体を使用しています。これは、優れた電気特性 (90℃までの耐熱性、PVC ケーブルよりも 30% 高い使用温度上限) を備えているだけでなく、分子構造の変更により難燃性と環境への配慮という二重の画期的な進歩を実現しています。外側のシースは特別に配合されたハロゲンフリーの低煙ポリオレフィン素材で作られており、燃焼中に発生する白煙は微量であり、煙濃度と光透過率は GB/T 17651 規格の最高レベルの要件を満たしており、火災現場での視認性が安全な範囲内に保たれます。

現在、Beida のケーブルシリーズは、0.6/1kV ～ 26/35kV のすべての電圧レベルと 1.5mm² ～ 1000mm² のすべての導体断面積をカバーする完全な製品マトリックスを形成しています。このうち、WDZ-YJY型は乾燥した屋内環境に適しており、WDZ-YJY23型はシース配合を最適化して湿潤環境に適しており、WDZ-YJY43型は縦方向の防水層設計を追加し、地下配管通路などの特殊なシーンのニーズに対応します。

製品構造

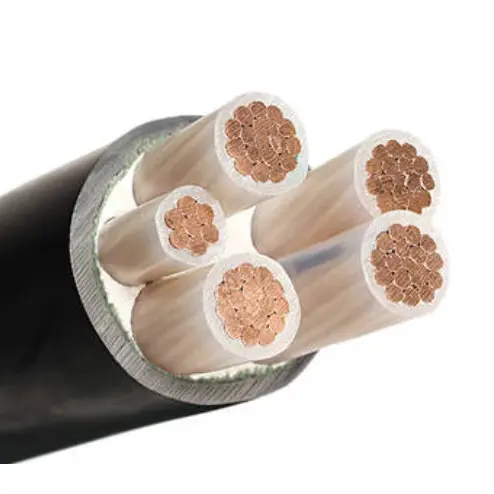

XLPE 絶縁 LSZH シース非外装電力ケーブルは、T1R 銅導体、XLPE 絶縁、LSOH ポリオレフィンシースで構成されています。

導体: 銅またはアルミニウム導体、丸型スタンドまたは成形、IEC 60228 に準拠したクラス 2

および GB/T 3956-2008、断面積が 6mm 以下の場合²、しっかりした丸い

IEC 60228 および GB/T 3956-2008 に準拠したクラス 1 の導体を使用できます。

絶縁: 絶縁の厚さ、材料特性は IEC 60502 および GB/T 12706 に準拠するものとします。

コアの色: 1 コア: 赤、黄、緑、青、黒

2 コア: 赤、青、または赤、黒

3 コア: 黄、緑、赤または赤、黄、青

4 コア: 黄、緑、赤、青または赤、黄、青、黒

5 コア: 黄、緑、赤、青、黒または赤、黄、青、黒、緑

5 個以上のコア: 黒の番号が付いた白いコア、またはクライアントとの技術契約

外部シース: シースの厚さ、材料特性は IEC 60502 および GB/T 12706 に準拠するものとします。

難燃性ケーブル: 難燃性 LSOH ポリオレフィン製の外装材を使用します。難燃グレードはバンチ A、B、C の 3 つのカテゴリーに分類できます。

耐火ケーブル：導体にマイカテープを2層巻き付けます。

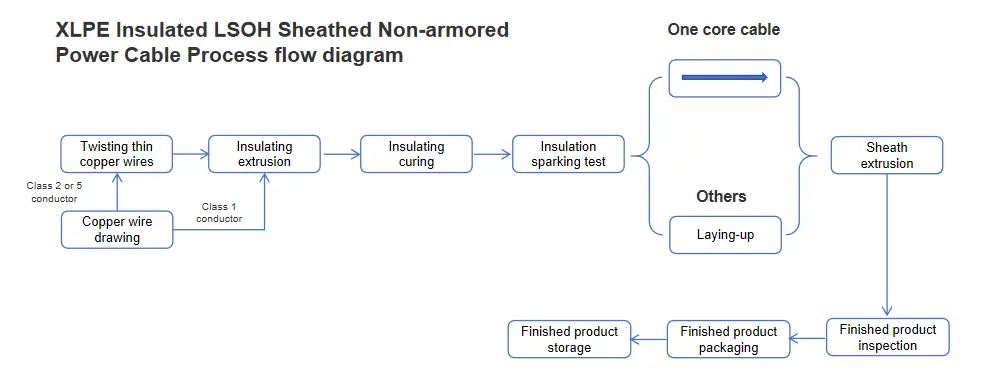

プロセスフロー図

Xlpe Insulated Lszh Sheathed Non Armored Power Cable

製品の用途

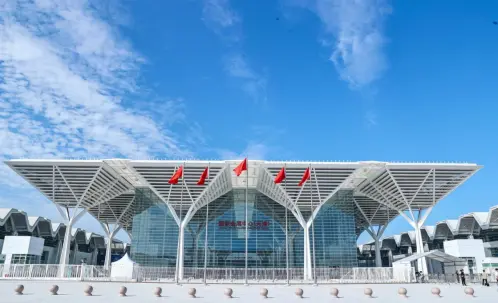

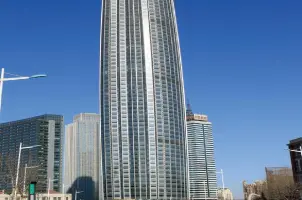

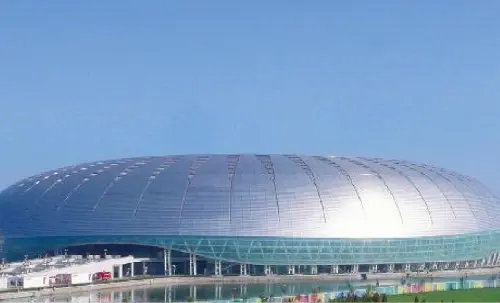

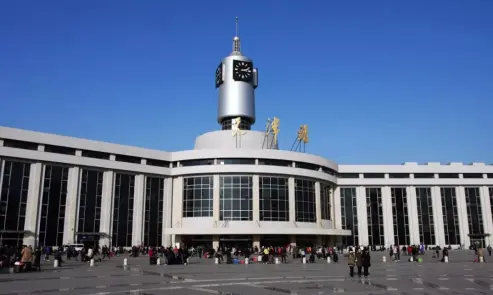

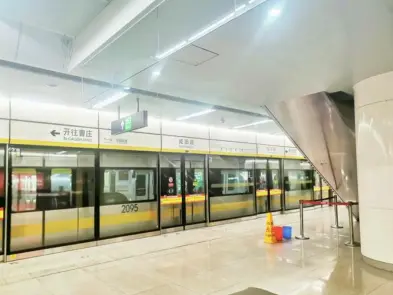

地下鉄、地下トンネル、民間防空工学、その他の地下閉鎖工学の重要な工場建物、重要な研究所、データセンター、化学プラント、高層ビル、病院、ショッピングモール、学校、体育館、映画館、高速鉄道の駅/空港の待合室、その他の安全性と腐食に対する高い要件が求められる混雑した場所に使用されます。

一般的なPVCシースケーブルとの比較

キャラクター	ハロゲンフリー低煙ケーブル	PVCケーブル
火災安全	燃焼しても煙はほとんど発生せず、ガスは無毒で非腐食性です。	燃焼すると、有毒で腐食性のガス（HCl）と多量の白煙が発生します。
環境パフォーマンス	燃焼後もハロゲンを含まず、環境性能に優れています。	環境に優しくない
機械的および物理的特性	PVCよりも硬いですが、引き裂き強度はPVCほどではありません。	柔らかく、曲げ性に優れ、耐引裂性にも優れています。
料金	より高いコスト	低コスト

性能パラメータ

本製品の定格電圧は0.6/1kVです。試験中、最大 3.5 kV の試験電圧を印加し、5 分間維持しても破壊することなく、信頼性の高い絶縁性能を実証しました。導体抵抗に関しては、20℃における導体抵抗値はIEC 60228またはGB/T 3956規格に厳密に準拠しており、安定した電気的性能を保証します。

温度適応性においても優れた性能を発揮し、-5℃から+90℃までの広い温度範囲で安定して動作します。短絡状態でも、損傷することなく最大+250℃の温度に耐えることができます。曲げ性能については、最小曲げ半径は外径の15倍、最小静的曲げ半径は外径の10倍を規定しており、設置時や使用時の柔軟性を確保しています。

さらに、XLPE 絶縁 LSZH シース非外装電力ケーブルは、難燃性と耐火性の高い基準を満たしています。その難燃性は IEC 60332 または GB/T 19666 規格に準拠しており、火災の延焼を効果的に防ぎます。耐火性は IEC 60331 または GB/T 19666 規格に準拠しており、火災などの極限状態でも一定の機能を維持します。同時に、製品の pH 値と導電率は IEC 60754 および GB/T 19666-2019 規格に厳密に準拠し、光透過率は IEC 61034 および GB/T 19666-2019 規格に準拠し、ハロゲン酸性ガスの総放出量も IEC 60754 および GB/T 19666-2019 規格に準拠しています。製品の安全性と環境への配慮を総合的に確保します。

通電容量（A）

タイプ	CU/XLPE/PVC; AL/XLPE/PVC		CU/XLPE/PVC; AL/XLPE/PVC
コア数	シングルコア		マルチコア
断面積、mm²	空気中		空気中
断面積、mm²	銅	アル	銅	アル
1.5	27	—	21	—
2.5	37	28	26	21
4	51	39	34	26
6	65	52	44	35
10	92	70	56	45
16	120	94	77	59
25	160	120	100	78
35	195	150	130	100
50	240	185	160	125
70	300	235	195	150
95	370	285	245	190
120	430	335	300	230
150	495	385	350	270
185	575	445	400	310
240	680	530	465	360
300	790	610	550	430
400	925	725	—	—
500	1075	845	—	—
630	1245	995	—	—
