BBTRZ フレキシブル耐火ケーブル

適用範囲：

BBTRZ フレキシブル耐火ケーブルは、変電所 (または主配電室) から防火システムへの主電源供給ラインとして、または特別な場所およびクラス I の場所で使用されます。これらは、クラス A 耐火ケーブルとして、または 90°C 低発煙、ハロゲンフリー難燃性ケーブルの長期使用の代替品として使用することが求められます。これらのケーブルは、固定設置用途で使用されます。

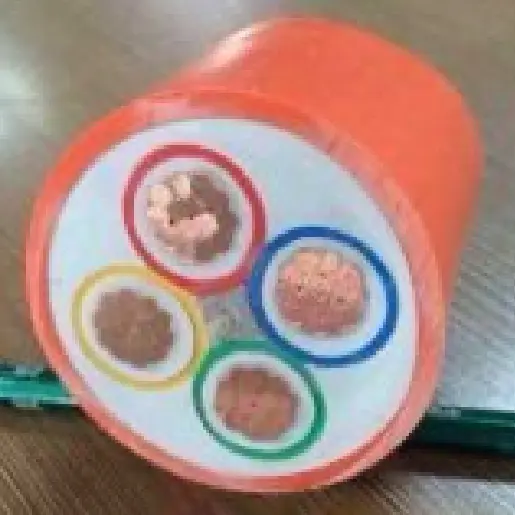

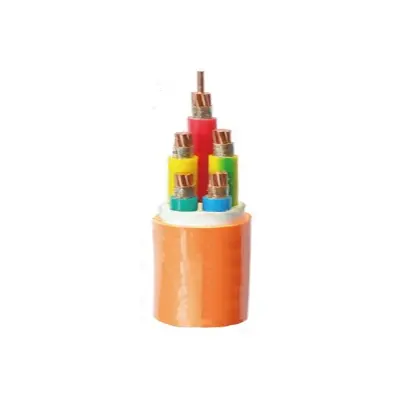

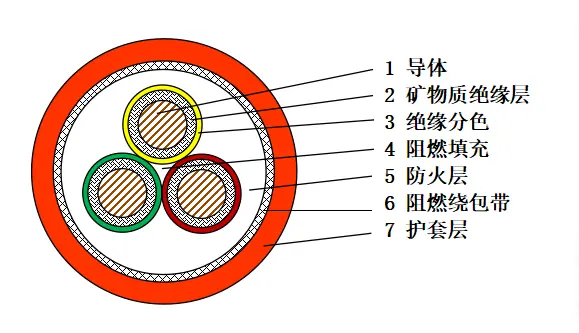

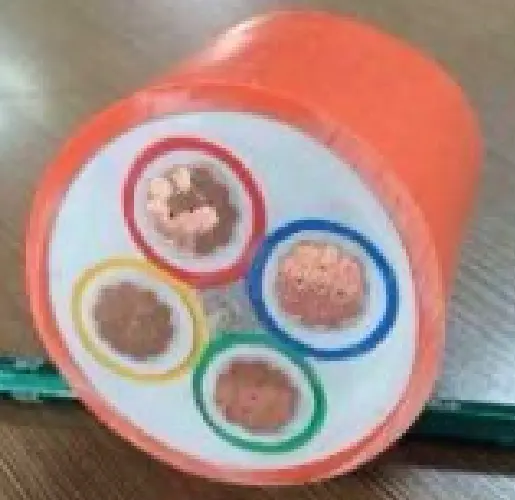

製品構造

ケーブル構造設計は細心の注意を払ってプロフェッショナルなものです。導体部には優れた導電性と柔軟性を誇る第一種軟銅導体または第二種軟銅導体を採用し、さまざまなシーンの電力伝送ニーズに応えます。

無機絶縁層には、包まれた耐火マイカテープが使用されており、その独特の材料特性により、高温または炎に直面した場合の延焼を効果的に防止し、ケーブルに信頼性の高い防火を提供します。

色分けされた絶縁層には架橋ポリエチレン絶縁材が使用されており、さまざまな方法で色分けされています。絶縁着色剤を追加したり、カラーテープ、色付き糸などを使用したりすることができ、ケーブルの設置やメンテナンスの際に回路を迅速かつ正確に識別することが容易になります。

ケーブルの充填工程では中心部に難燃性の充填材を使用し、火炎の伝播を抑制します。一方、ラッピングテープを使用して充填材を縛ることにより、しっかりとした充填と構造的安定性を確保することができます。

耐火層は鉱物とラッピングテープで構成されています。まず、耐火性、耐火性、耐高温性、断熱性などの利点を持つ鉱物材料の層をケーブル付きコア上に押し出し、防火壁を構築します。外層は難燃性テープで巻かれて保護されているため、耐火効果が高まり、過酷な環境でもケーブルが安全に動作することが保証されます。

シースにはハロゲンフリー、低煙の難燃性ポリオレフィン系シース材を採用しており、優れた難燃性を発揮し、燃焼時に有害な煙を発生せず、人体や環境への影響を軽減します。通常、シースはオレンジ色またはみかん色で、人目を引き、簡単に識別できます。さまざまな使用シナリオのニーズを満たすために、ご要望に応じて黒色にすることもできます。

性能パラメータ

このBBTRZ耐火フレキシブルケーブルの定格電圧は0.6/1kVです。テスト段階では、3.5kV のテスト電圧が 5 分間印加されましたが、破壊は発生しませんでした。ケーブル導体の長期許容使用温度限界は90℃です。ケーブル敷設時は周囲温度が0℃以上となるようにしてください。最小曲げ半径はケーブル外径の 12 倍 (12*OD) です。鉱物絶縁層は、耐火性のあるマイカテープを複数層重ねて作られています。

耐火性の点では、このケーブルは企業規格と IEC 60331-1 の両方の要件を満たしており、燃焼持続時間は最大 180 分です。 20℃における導体抵抗に関しては、GB/T 3956 および IEC 60228 に概説されているタイプ 1 またはタイプ 2 の軟銅導体の仕様に準拠する必要があります。 絶縁抵抗に関しては、ケーブルの絶縁抵抗は周囲温度で 100 MΩ・km 以上である必要があります。

さらに、完成したケーブルは GB/T 19216.21 の規定に従った試験方法で耐火性試験を受ける必要があります。焼き付け温度は950～1000℃、焼き時間は180分、冷却時間は15分となります。この期間中、ケーブルに短絡や断線が発生してはなりません。

共通ケーブル仕様

鉱物絶縁ケーブル BTTZ と比較したフレキシブル耐火ケーブル BBTRZ の長所と短所:

利点:

ケーブルの絶縁体は吸湿しにくく、安定した絶縁性能を発揮します。

複数のコアを固定長で製造できるため、ケーブル内の中間コネクタの数が減ります。

柔軟性に優れた構造なので、ケーブルの曲げが容易で敷設の困難さが軽減されます。

ケーブルは専用の終端処理なしで使用できるため、アクセサリのコストが削減されます。

短所: 耐火性が若干劣り、BS 8491 の要件を満たすことができません。

最高使用温度は90℃で、BTTZの250℃に達しません。

最高レベルの燃焼性能はクラスB1の要件を満たすことができますが、クラスAの要件を満たすことはできません。

応用シナリオ：

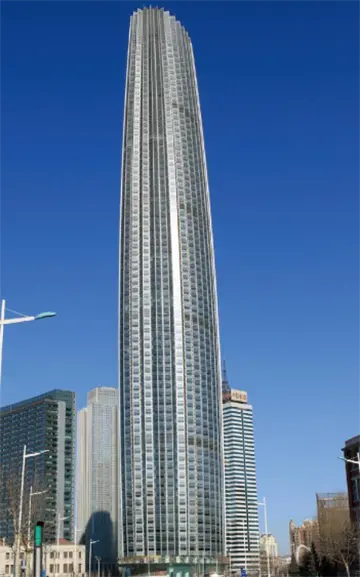

高層ビル

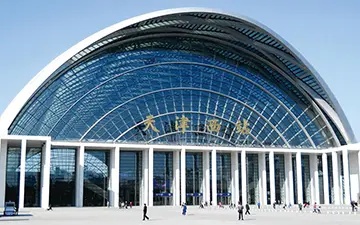

鉄道駅

空港ターミナル

歴史的名所や景勝地

梱包と配送

梱包詳細:

購入する数量と要件によって決まります。 交渉可能です。

港: 天津港

配送：海、空、速達。
