RTTZ 難燃性波形銅ケーブル

メーカーおよびサプライヤーとして天津北達を選択し、信頼性の高いRTTZ難燃性波形銅ケーブルソリューションを選択してください。工場直販価格でご提供できます。

適用範囲：

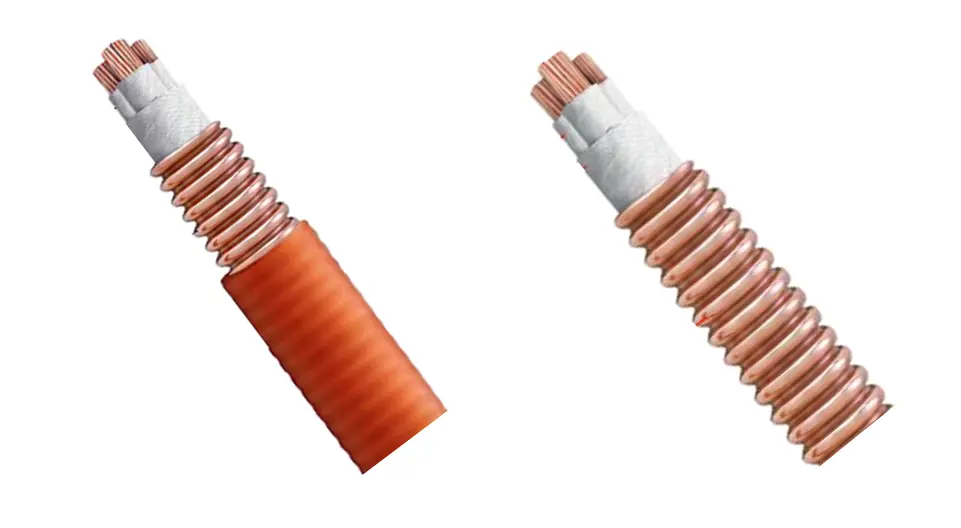

製品構造

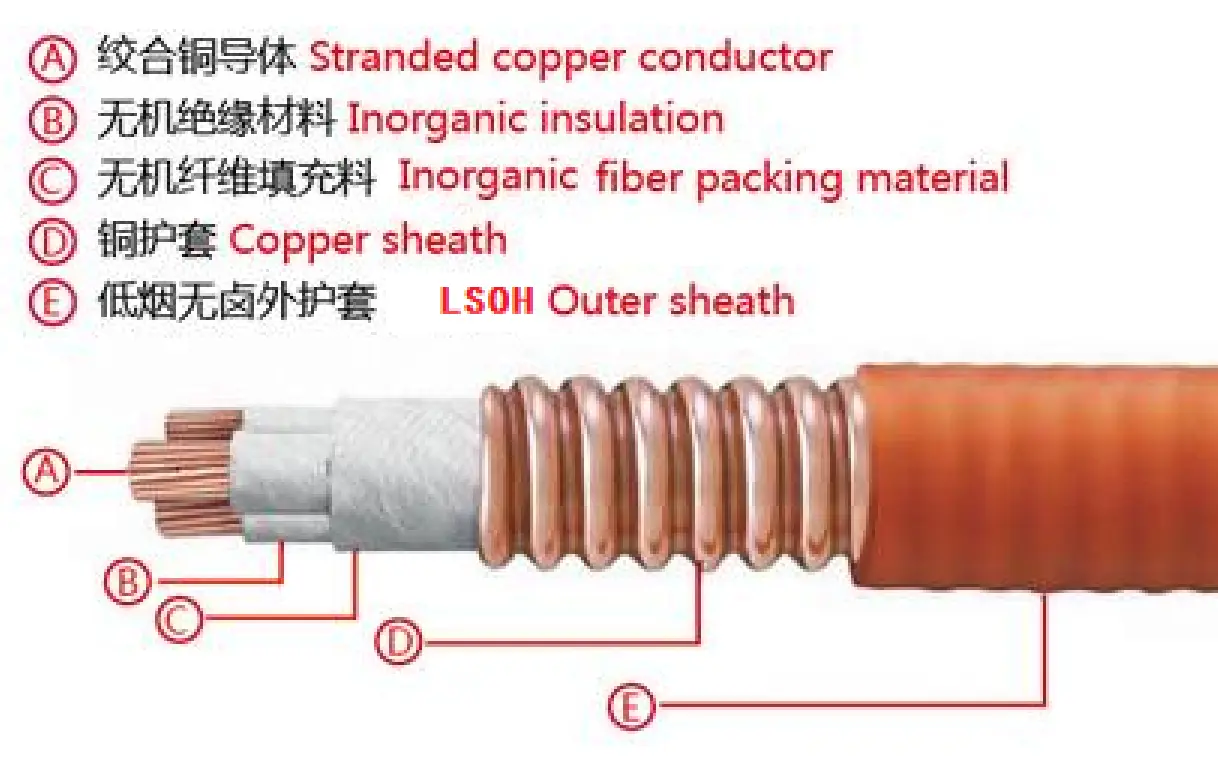

ケーブルの構造と技術的要件

導体：第1種または第2種の軟銅導体を採用。

鉱物絶縁層：耐火マイカテープ等の同様の機能を持つ鉱物絶縁テープを巻き付けたもの。

ケーブルアセンブリと保護層: ケーブルコアには難燃性と耐火性の特性を持つ材料がしっかりと充填されており、保護層は適切な難燃性と耐火性のテープを巻き付けて構成されています。

銅金属シース: 銅ストリップのアルゴンアーク溶接技術を使用して製造され、波形になっています。

シース層：ハロゲンフリー、低煙、難燃性のポリオレフィン製シース材です。一般的にはオレンジかタンジェリンですが、ご要望に応じて黒もお選びいただけます。

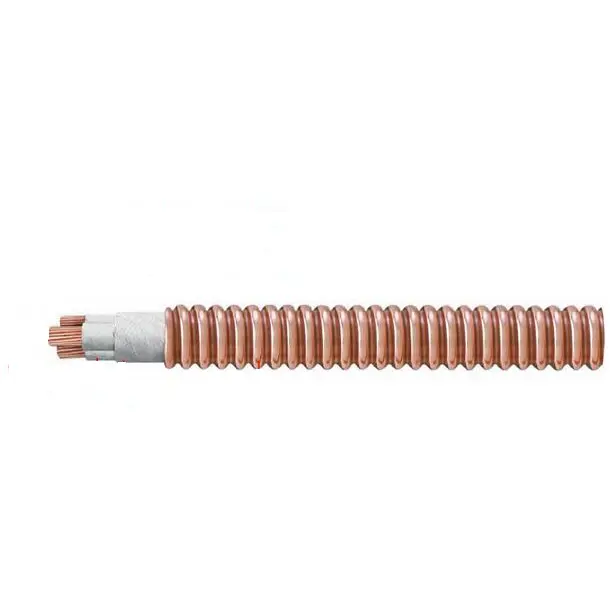

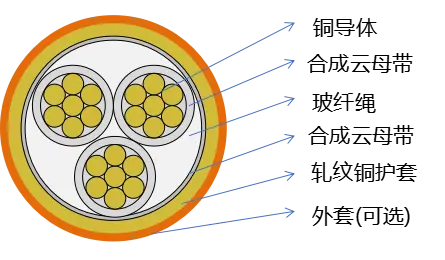

構造図

性能パラメータ

RTTZ 難燃性波形銅ケーブルの定格電圧は 0.6/1kV です。試験電圧は 3.5kV に設定し、5 分間印加し続けますが、この間破壊は発生しません。ケーブル導体の最大許容長期使用温度は 90℃です。

ケーブル敷設時は周囲温度が0℃以上となるようにしてください。最小曲げ半径はケーブル外径の 12 倍です。ミネラル断熱層は、複数層の耐火マイカテープを使用して慎重に作られています。

20℃では、導体抵抗は GB/T 3956 および IEC 60228 のタイプ 1 またはタイプ 2 の軟銅導体に指定された規格に厳密に準拠する必要があります。 周囲温度では、ケーブルの絶縁抵抗は 100 MΩ・km 以上である必要があります。

耐火性試験に関しては、GB/T 34926 の標準要件を完全に満たしています。具体的な試験方法は次のとおりです。

まず、BS 6387 規格に従って C、W、Z テストを実行します。

第二に、試験は BS 8491 の規定に従って実施されるものとします。

第三に、GB/T 19216.21 に従って、温度を 950 ～ 1000℃に制御し、火にさらす時間を 180 分間、冷却時間を 15 分間として、耐火性試験を実施します。この期間中、ケーブルに短絡や断線が発生してはなりません。

商品の表現方法

製品コード

マイカテープ鉱物絶縁波形銅シースケーブル…………R

ポリオレフィン製アウターシース………………Y

銅導体 ................................... T

ハロゲンフリー・低煙 …………………WD（オプション）

銅シース ................................T

難燃グレード A/B/C...ZA/B/C

マイカテープ ................................................................................................................................Z

定格電圧………………0.6/1

ケーブル仕様

ケーブルに関する注意事項

インストール

敷設方法：トンネル、ケーブルトレンチ、トレイ、トラフ、立坑内に敷設でき、露出敷設と隠蔽敷設の両方をサポートします。単芯ケーブルの場合、渦電流損失を避けるため、固定に磁性導電材（鉄線など）を使用することは禁止されています。

曲げとスパン: メーカーの仕様に従って曲げ半径を制御します。水平ハンガー スパンの参考: 外径 ≤20mm の場合、スパンは 400mm。 >20mm の場合、スパンは 800mm です。垂直支持スパンの場合: 外径 ≤20mm の場合、スパンは 1500mm。 >20mm の場合、スパンは 1000mm です。

巻き戻しと固定: ねじれを避けるために、ケーブル リールにマークされた方向に従ってケーブルを巻き戻します。ケーブル トレイ内の固定スパンについては、上記の要件を参照してください。

端子とコネクタ

端子の製造: 端の導体から絶縁体を約 300 mm 除去し、ワイヤ ノーズを圧着し、メガオーム計を使用して銅のシースと導体の間、および導体間の絶縁抵抗をテストします。絶縁抵抗が十分であることを確認した後、熱収縮スリーブを装着してシールしてください。

中間コネクタ: ケーブル本体の耐火等級と一致する耐火等級を持つ完成コネクタを使用することが望ましいです。現場での設置時には、故障箇所を減らすために密閉性と絶縁性を確保する必要があります。

運用・保守

温度制御: 通常の動作中、導体温度は 90℃ を超えてはなりません。導体が触れることができず、可燃性物質と接触しない場合、シース温度は 105℃まで上げることができます。

絶縁テスト: 定期的にメガーを使用して絶縁抵抗をテストし、湿気や損傷がないことを確認します。安全性を確保するには、銅シースを確実に接地する必要があります。

紛失防止と保護: 鋭利な物体でシースを傷つけないようにし、機械的損傷を防ぐために壁/床スラブを通過するときは保護スリーブを追加してください。

梱包と配送

梱包詳細:

購入する数量と要件によって決まります。 交渉可能です。

港: 天津港

配送：海、空、速達。
