LSZH絶縁単心ケーブル

天津 Beida は、中国の LSZH 絶縁シングルコアケーブルの専門メーカーおよびサプライヤーです。この単芯ケーブルは、主に配電盤、配電盤、家庭用および産業用の電力/照明アプリケーションの内部配線を目的としています。ケーブルは燃焼しても腐食性ガスを発生しません。

お問い合わせを送信

製品説明

専門メーカーである天津北達ケーブルグループ有限公司のスター製品として、LSZH絶縁シングルコアケーブルは、同社の約40年にわたる技術蓄積と革新能力を継承しており、顧客に高品質のケーブルソリューションを提供することに尽力しています。

北達グループは1989年の設立以来、電力ケーブル業界で着実に進歩し、業界内外で広範な認知と名誉を獲得してきました。 LSZH絶縁単心ケーブルは、その優れた耐火性と非腐食性ガス特性により、配電ボックス、配電盤、さまざまな家庭用および産業用電力照明システムに広く使用されており、火災などの緊急事態において環境や人員への危険を最小限に抑えます。 Beida を選択し、安全性と品質保証を選択してください。

製品構造

Lszh Insulated Single Core Cable

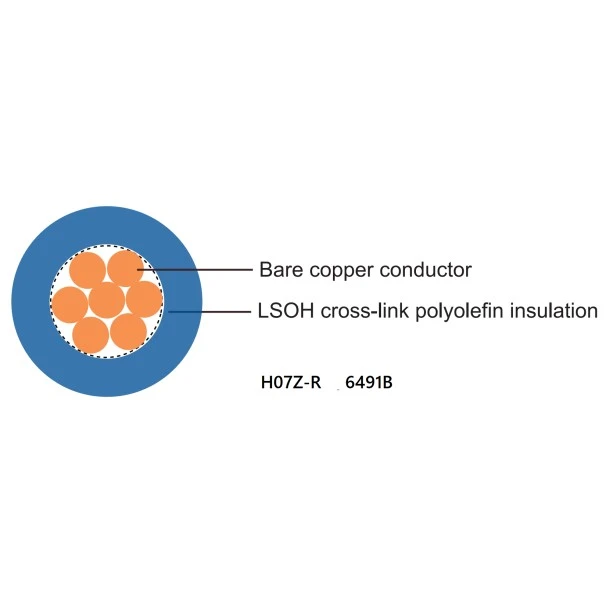

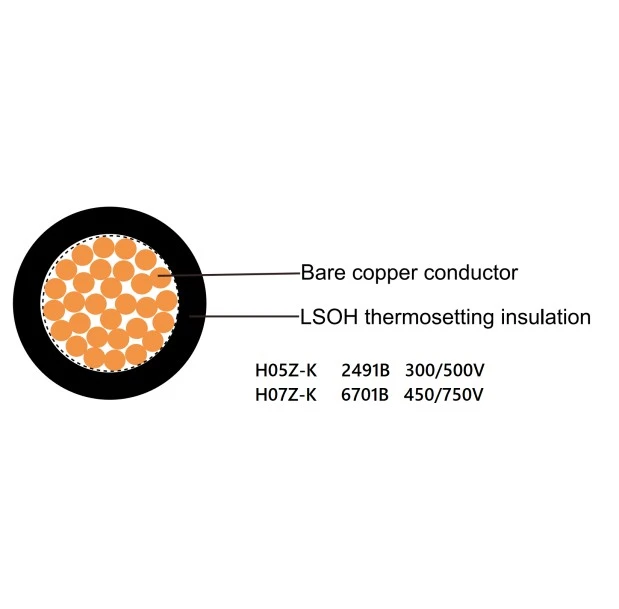

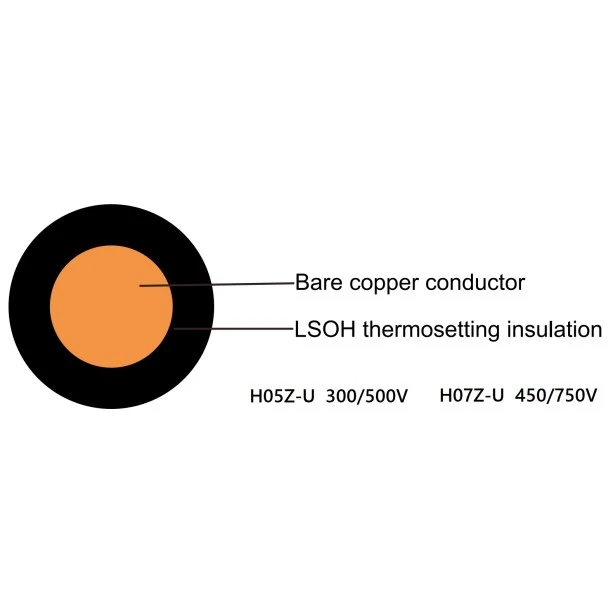

LSZH 絶縁シングルコアケーブルは、T1R 銅導体と LSOH 架橋ポリオレフィン (LSOH 熱硬化性とも呼ばれる) 絶縁体で構成されています。

導体: H05Z-U H07Z-U: EN 60228 cl-1 に準拠した単線裸銅線

H07Z-R (6491B): EN 60228 cl-2 に準拠したより線導体

H05Z-K (2491B) H07Z-K(6701B): EN 60228 cl-5 に準拠した細い裸銅より線

断熱材: EN 50363-5 準拠の EI 5 の低煙ゼロハロゲンポリオレフィン化合物

コアの色: 赤、黄、緑、青、緑/黄、黒、茶色、白、グレー、バイオレット、グレー、オレンジ、ピンク

利点

1. PVC絶縁ケーブルとは異なり、LSOH絶縁ケーブルは燃焼時に腐食性ガスを発生しません。

2. LSOH 絶縁ケーブルは、煙や有毒ガスが生命に脅威を与える可能性がある混雑した場所 (公共施設や政府の建物など) で使用できます。

3. BDグループは在庫品を豊富に有しており、ケーブルを迅速に納品できます。

4.品質は信頼でき、BS 7211の技術要件を満たすことができます。

5. ロール状またはバンドル状に梱包できます。

6. お客様の要件に応じて、さまざまなグレードの難燃性および耐火性ケーブルを製造できます。

性能パラメータ

定格電圧：H07Z-U、H07Z-R（6491B）、H07Z-K（6701B）、450/750V

H05Z-U、H05Z-K(2491B)、300/500V

試験電圧：H07Z-U、H07Z-R（6491B）、H07Z-K（6701B）、2500V

H05Z-U、H05Z-R、H05Z-K (2491B)、2000V

導体抵抗: 下記シートを参照

動作温度: -5℃ ～ +105℃

短絡温度: +250 °C

最小曲げ曲げ半径: 15* OD;

最小静的曲げ半径: 10* OD。

難燃剤: IEC 60332-1-2 に準拠

寸法サイズ: 下記シートを参照

H07Z 寸法と導体抵抗

タイプ	導体		絶縁			電気的特性
	公称面積	導体の構造	断熱材の厚さ	全体の直径		導体抵抗（20℃以下）
	公称面積	導体の構造	断熱材の厚さ	(mm)		導体抵抗（20℃以下）
	mm	号/mm	mm	分	マックス	Ω／km
H07Z-U	1.5	1/1.38	0.7	2.6	3.2	12.1
	2.5	1/1.78	0.8	3.2	3.9	7.41
	4	1/2.25	0.8	3.6	4.4	4.61
	6	1/2.76	0.8	4.1	5	3.08
H07Z-R(6491B)	1.5	7/0.52	0.7	2.7	3.3	12.1
	2.5	7/0.67	0.8	3.3	4	7.41
	4	7/0.84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1.32	1.0	5.6	6.7	1.83
	16	7/1.67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2.47	1.2	9	10.9	0.524
	50	19/1.75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2.48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
H07Z-K (6701B)	1.5	30/0.24	0.7	2.8	3.4	13.3
	2.5	49/0.24	0.8	3.4	4.1	7.98
	4	56/0.29	0.8	3.9	4.8	4.95
	6	83/0.29	0.8	4.4	5.3	3.30
	10	74/0.40	1.0	5.7	6.8	1.91
	16	117/0.40	1	6.7	8.1	1.21
	25	182/0.40	1.2	8.4	10.2	0.78
	35	256/0.40	1.2	9.7	11.7	0.554
	50	367/0.40	1.4	11.5	13.9	0.386
	70	320/0.51	1.4	13.2	16	0.272
	95	423/0.51	1.6	15.1	18.2	0.206
	120	541/0.51	1.6	16.7	20.2	0.161
	150	675/0.51	1.8	18.6	22.5	0.129
	185	822/0.51	2	20.6	24.9	0.106
	240	1088/0.51	2.2	23.5	28.4	0.0801

H05Z 寸法と導体抵抗

タイプ	導体		絶縁			電気的特性
	公称面積	導体の構造	断熱材の厚さ	全体の直径		導体抵抗（20℃以下）
	公称面積	導体の構造	断熱材の厚さ	(mm)		導体抵抗（20℃以下）
	mm	号/mm	mm	分	マックス	Ω／km
H05Z-U	0.5	1/0.80	0.6	1.9	2.3	39.0
	0.75	1/0.97	0.6	2.1	2.5	26.0
	1	1/1.13	0.6	2.2	2.7	19.5
H05Z-R	0.5	7/0.30	0.6	2.0	2.4	39.0
	0.75	7/0.37	0.6	2.2	2.6	26.0
	1	7/0.43	0.6	2.3	2.8	19.5
H05Z-K (2491B)	0.5	16/0.20	0.6	2.1	2.5	39.0
	0.75	24/0.20	0.6	2.2	2.7	26.0
	1	32/0.20	0.6	2.4	2.8	19.5

アフターサービスとサービス

1. 技術サービス：天津北達グループは、ワイヤーとケーブルの選択、敷設と設置、現場でのテストなどの技術指導など、顧客の実際の要求に基づいて必要な技術サービスを提供できます。

2. 品質問題への対応：電線・ケーブルの品質問題に関するユーザーからのフィードバックを受けて、BD ケーブルグループは 24 時間以内に回答します。現場の実情を踏まえ、問題点の解決策をご提案したり、専門の技術者を現場に派遣して品質問題に対応いたします。

3. 電線・ケーブルの保守または交換：電線・ケーブルの保証期間内において、電線・ケーブルの材質、設計、製造・製造工程における製品品質上の欠陥により、通常の保管、敷設、設置または通常の使用において品質上の問題が発生した場合は、当社の責任において無償修理または交換をさせていただきます。

4. 電線とケーブルの輸送と設置の過程で、ユーザーの不適切な使用によって引き起こされたケーブルの損傷（傷、磨耗、絶縁体やシースの損傷による曲げ半径不足、低温でのケーブル敷設による品質問題など）について、北達グループは顧客がこれらの品質問題を解決できるよう支援します。

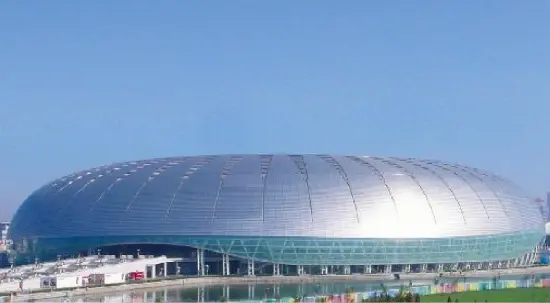

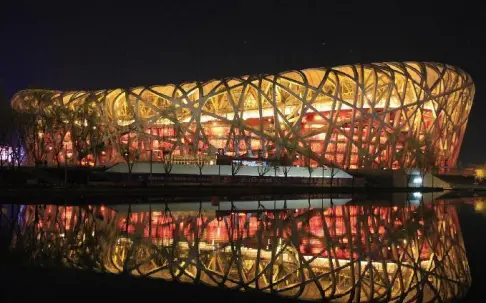

歴代事例

Lszh Insulated Single Core Cable

梱包と配送

梱包詳細:

購入する数量と要件によって決まります。交渉可能です。

港: 天津港

配送：海、空、速達。

Lszh Insulated Single Core Cable

安全性を確保し、プロフェッショナルなサービスをお楽しみいただくために、すぐに LSZH 絶縁シングルコアケーブルをお選びください。天津北達グループの長期にわたる蓄積と革新能力により、私たちは最も信頼できるパートナーとなっています。高品質のケーブル製品とプロフェッショナルなサービスを通じて、より安全で環境に優しい電力システムの構築に協力していきます。
