BBTRZ ケーブルの構造を理解する

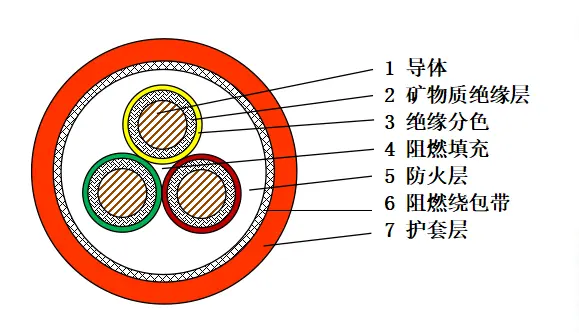

のBBTRZ フレキシブル耐火ケーブル安全性と運用の柔軟性の両方を優先する多層設計で設計されています。中心部には銅の撚り線が使用されており、ケーブルの屈曲性を維持しながら優れた導電性を実現します。導体の周囲には鉱物絶縁層があり、通常は酸化マグネシウムまたは同様の化合物で構成され、熱伝達に対する主な障壁として機能します[参照:0]。このミネラル層のおかげで、ケーブルが直火にさらされた場合でも機能し続けることができます。
低煙、ハロゲンフリー (LSZH) 材料で作られた外側シースは、機械的損傷や環境要因に対する追加の保護を提供します。このシースは、火にさらされたときに有毒ガスの放出を最小限に抑えるように配合されています。BBTRZ フレキシブル耐火ケーブルトンネル、高層ビル、地下交通システムなどの密閉空間に適しています。鉱物絶縁体と LSZH シースの組み合わせにより、ケーブルは火災に耐えるだけでなく、緊急時のより安全な避難環境にも貢献します。
耐火性能と試験基準
の特徴の 1 つは、BBTRZ フレキシブル耐火ケーブル極度の熱ストレス下でも回路の完全性を維持する能力です。これらのケーブルは、最大 1,000°C の温度に長期間耐えられるように設計されており、その性能基準は厳格なテスト プロトコルによって検証されています[参照:1]。 IEC 60331 で指定されているような標準的な耐火性テストでは、連続的な電気負荷を維持しながらケーブルが直火にさらされます。 BBTRZ の設計は、これらの要件を一貫して満たすか上回っており、火災発生時に重要なシステムが確実に動作し続けるようにします。
このケーブルは、難燃性だけでなく、実際の消防状況をシミュレートする水噴霧試験や機械的衝撃試験でも優れた性能を発揮します。鉱物絶縁体は熱によって劣化したり溶けたりすることがなく、従来のポリマーケーブルでよく発生する短絡を防ぎます。この信頼性により、BBTRZ フレキシブル耐火ケーブル大規模インフラプロジェクトにおける非常用照明、消火ポンプ、避難システム向けの信頼できるソリューションです。
主要業績評価指標
- 火炎温度耐久性— 1,000℃まで180分間
- 回路の完全性— 火災状態でも電圧を維持します
- 発煙— 低毒性、最小限の遮蔽
- 耐水性— スプリンクラー作動後に機能する
堅固な設置における柔軟性の利点
従来の鉱物絶縁ケーブルは耐火性はありますが、多くの場合硬く、狭い空間に配線するのが困難です。のBBTRZ フレキシブル耐火ケーブル当社は、保護鉱物層を損なうことなく曲げ性を維持する慎重に設計された撚り合わせプロセスを通じて、この制限に対処します。この柔軟性により、設置者は障害物を避けたり、狭い導管を通り抜けたり、機器キャビネット内を最小限の労力で移動したりすることができます。ケーブルの最小曲げ半径は従来の MI ケーブルよりも大幅に小さいため、追加のジャンクション ボックスやトランジション フィッティングの必要性が減ります。
この設置の柔軟性は、プロジェクトのタイムラインの短縮と材料の無駄の削減に直接つながります。既存の経路が制約されることが多い改修プロジェクトでは、BBTRZ ケーブルを絶縁体を損傷するリスクなく、既存の導管に通すことができます。外側のシースは耐摩耗性も備えているため、引っ張り作業中の保護が強化されます。現場レポートでは、リジッド MI ケーブルと比較して設置時間を最大 30% 短縮できることが示されており、BBTRZ シリーズは新築と改修工事の両方に実用的な選択肢となっています。
他の耐火ケーブルとの比較分析
の価値提案を十分に理解するために、BBTRZ フレキシブル耐火ケーブル、その属性を他の一般的な耐火ケーブル タイプと比較すると役立ちます。以下の表は、いくつかのパフォーマンスおよび設置基準にわたる主な差別化要因をまとめたものです。
| 特徴 | BBTRZ フレキシブル | 標準MIケーブル | 耐火性PVC |
|---|---|---|---|
| 最高動作温度 | 1,000℃ | 1,000℃ | 250℃ |
| 柔軟性（曲げ半径） | ケーブル直径の6倍 | 12×ケーブル直径 | 8×ケーブル直径 |
| 発煙 | 低 (LSZH) | ゼロ（ミネラル） | ハイ（ハロゲン） |
| インストールの複雑さ | 低い | 高い | 中くらい |
| 代表的な用途 | 高層ビル、トンネル、データセンター | 産業用、原子力用 | 一般建物 |
この表は、標準の MI ケーブルが同様の温度耐久性を備えているのに対し、BBTRZ バリアントは優れた柔軟性と、設置の複雑さの軽減を実現していることを強調しています。一方、耐火性 PVC ケーブルは、温度耐性が低く、煙の排出量が多いため制限があります。防火安全性と設置効率の両方が優先されるプロジェクト向けに、BBTRZ シリーズは最も厳しい要件を満たすバランスの取れたソリューションを提供します。
インストールのベストプラクティスと取り扱い
の利点を十分に発揮するには、適切な設置が不可欠です。BBTRZ フレキシブル耐火ケーブル。最適なパフォーマンスと寿命を保証するために、業界の専門家は次のガイドラインを推奨します。
- ケーブルの準備— 鉱物絶縁体に傷を付けないように、外側のシースを慎重に剥がします。 MI ケーブル用に設計された特殊なストリッピング ツールを使用してください。
- 曲げ半径— 最小曲げ半径をケーブル直径の 6 倍に維持します。絶縁層を損傷する可能性があるので、鋭い曲げは避けてください。
- 終了— 防湿と張力緩和を提供する承認済みの終端キットを使用します。湿気の侵入を防ぐには、適切な終端処理が重要です。水分の侵入は、時間の経過とともに鉱物絶縁体を劣化させる可能性があります。
- サポート間隔— たるみや機械的ストレスを防ぐために、メーカーが推奨する間隔 (通常は 1.5 ～ 2 メートルごと) でケーブルを固定します。
- テスト— 設置後、絶縁抵抗と導通テストを実行して、ケーブル システムの完全性を確認します。将来の参照のためにすべてのテスト結果を文書化します。
これらの慣行に従うことで、ケーブルの耐火特性が耐用年数全体にわたって完全に維持されることが保証されます。のBBTRZ フレキシブル耐火ケーブルは耐久性を考慮して設計されていますが、すべての精密設計製品と同様に、設置時に慎重に取り扱うことでメリットが得られます。
