IEC 60227 単芯 PVC ケーブル

天津 Beida は、中国の PVC シングルコアケーブルのメーカーおよびサプライヤーです。 IEC 60227単芯PVCケーブルは、電力設備の固定配線または機器の内部配線の柔軟な接続に適しており、最大450/750 Vの定格電圧の配電ボックスや開閉装置の保護敷設にも適しています。

お問い合わせを送信

製品説明

Beida IEC 60227 シングルコア PVC ケーブルは、T1R 銅導体と鉛フリー PVC 絶縁層で構成され、IEC 規格、GB 規格、英国規格などに準拠しています。ケーブルは CE 認証を受けており、優れた電気的および機械的物理的特性を備えています。顧客の要件に応じて、これらのケーブルは IEC 60332-1 単一垂直火炎伝播テストまたは IEC 60332-3 バンドル (カテゴリ A、B、C、D) 火炎伝播テストを受けます。

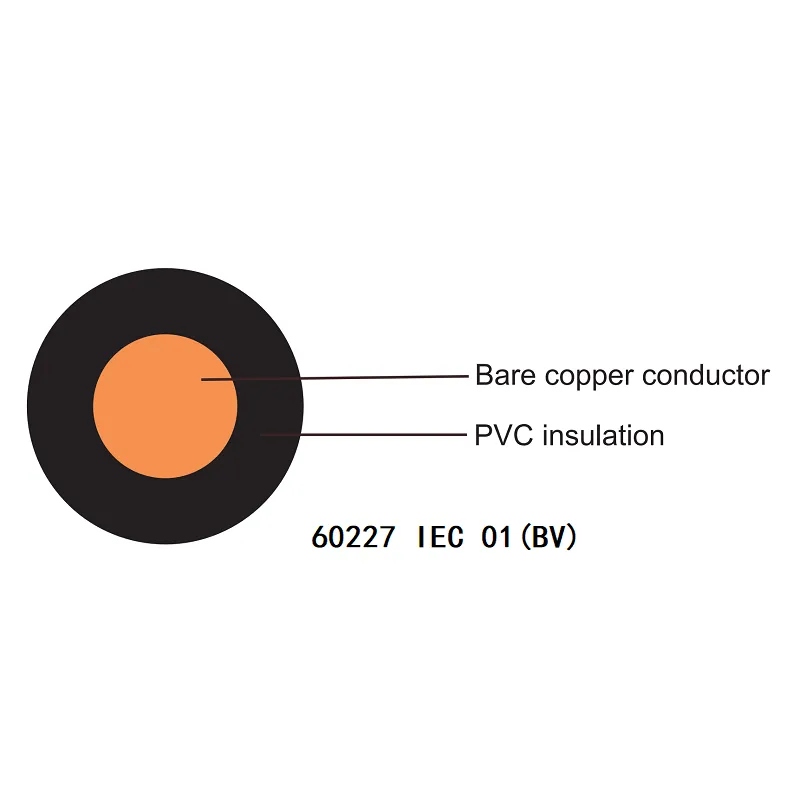

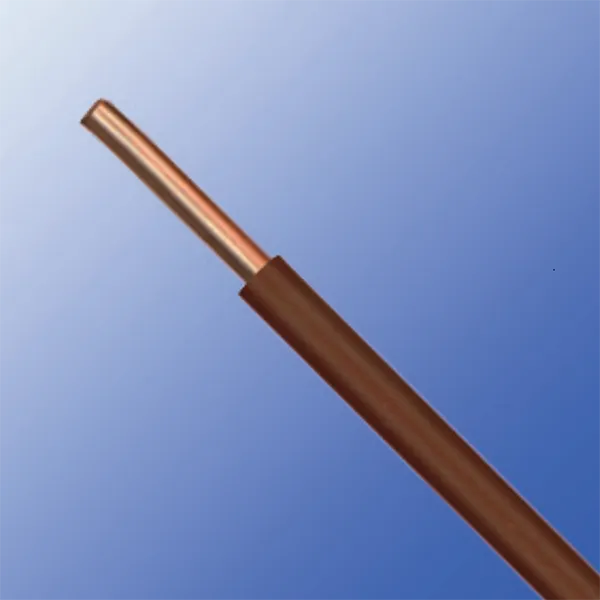

Iec 60227 Single Core Pvc Cable

製品パラメータ

タイプ	導体		絶縁			電気的特性
	公称面積	導体の構造	断熱材の厚さ	全体の直径		導体抵抗（20℃以下）
	公称面積	導体の構造	断熱材の厚さ	(mm)		導体抵抗（20℃以下）
	mm	号/mm	mm	分	マックス	Ω／km
60227IEC05 60227IEC05(BV)	0.5	1/0.80	0.6	1.9	2.3	39.0
	0.75	1/0.97	0.6	2.1	2.5	26.0
	1	1/1.13	0.6	2.2	2.7	19.50
60227IEC06 60227IEC06(RV)	0.5	16/0.20	0.6	2.1	2.5	39.00
	0.75	24/0.20	0.6	2.2	2.7	26.00
	1	32/0.20	0.6	2.4	2.8	19.50

タイプ	導体		絶縁導体			電気的特性
	公称面積	導体の構造	断熱材の厚さ	全体の直径		導体抵抗（20℃以下）
	公称面積	導体の構造	断熱材の厚さ	(mm)		導体抵抗（20℃以下）
	mm	号/mm	mm	分	マックス	Ω／km
60227IEC01 60227IEC01(BV)	1.5	1/1.38	0.7	2.6	3.2	12.1
	2.5	1/1.78	0.8	3.2	3.9	7.41
	4	1/2.25	0.8	3.6	4.4	4.61
	6	1/2.76	0.8	4.1	5	3.08
	1.5	7/0.52	0.7	2.7	3.3	12.1
	2.5	7/0.67	0.8	3.3	4	7.41
	4	7/0.84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1.32	1.0	5.6	6.7	1.83
	16	7/1.67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2.47	1.2	9	10.9	0.524
	50	19/1.75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2.48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
60227IEC02 60227IEC02(RV)	1.5	30/0.24	0.7	2.8	3.4	13.3
	2.5	49/0.24	0.8	3.4	4.1	7.98
	4	56/0.29	0.8	3.9	4.8	4.95
	6	83/0.29	0.8	4.4	5.3	3.30
	10	74/0.40	1.0	5.7	6.8	1.91
	16	117/0.40	1	6.7	8.1	1.21
	25	182/0.40	1.2	8.4	10.2	0.78
	35	256/0.40	1.2	9.7	11.7	0.554
	50	367/0.40	1.4	11.5	13.9	0.386
	70	320/0.51	1.4	13.2	16	0.272
	95	423/0.51	1.6	15.1	18.2	0.206
	120	541/0.51	1.6	16.7	20.2	0.161
	150	675/0.51	1.8	18.6	22.5	0.129
	185	822/0.51	2	20.6	24.9	0.106
	240	1088/0.51	2.2	23.5	28.4	0.0801

タイプ	導体		絶縁導体			電気的特性
	公称面積	導体の構造	断熱材の厚さ	全体の直径		導体抵抗（20℃以下）
	公称面積	導体の構造	断熱材の厚さ	(mm)		導体抵抗（20℃以下）
	mm	号/mm	mm	分	マックス	Ω／km
BVR	2.5	19/0.40	0.8	-	4.1	7.41
	4	19/0.51	0.8	-	4.8	4.61
	6	19/0.63	0.8	-	5.3	3.08
	10	49/0.51	1.0	-	7.3	1.83
	16	49/0.63	1.0	-	8.6	1.15
	25	117/0.51	1.2	-	10.2	0.727
	35	163/0.51	1.2	-	11.7	0.524
	50	147/0.63	1.4	-	13.9	0.387
	70	209/0.63	1.4	-	16	0.268
	95	294/0.63	1.6	-	18.2	0.193
	120	369/0.63	1.6	-	20.2	0.153
	150	456/0.63	1.8	-	22.5	0.124
	185	570/0.63	2.0	-	24.9	0.0991
