H05VV-F H03VV-F PVC フレキシブル マルチコア ケーブルのメーカーおよびサプライヤーとして Beida をお選びください。カスタマイズされたオプションを備えた高品質の製品を提供できます。

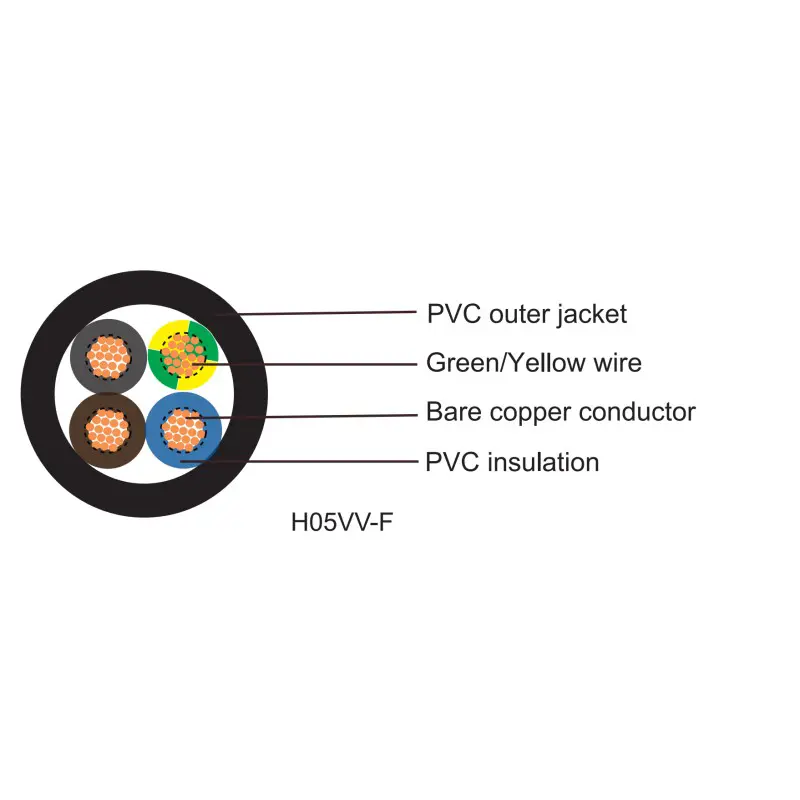

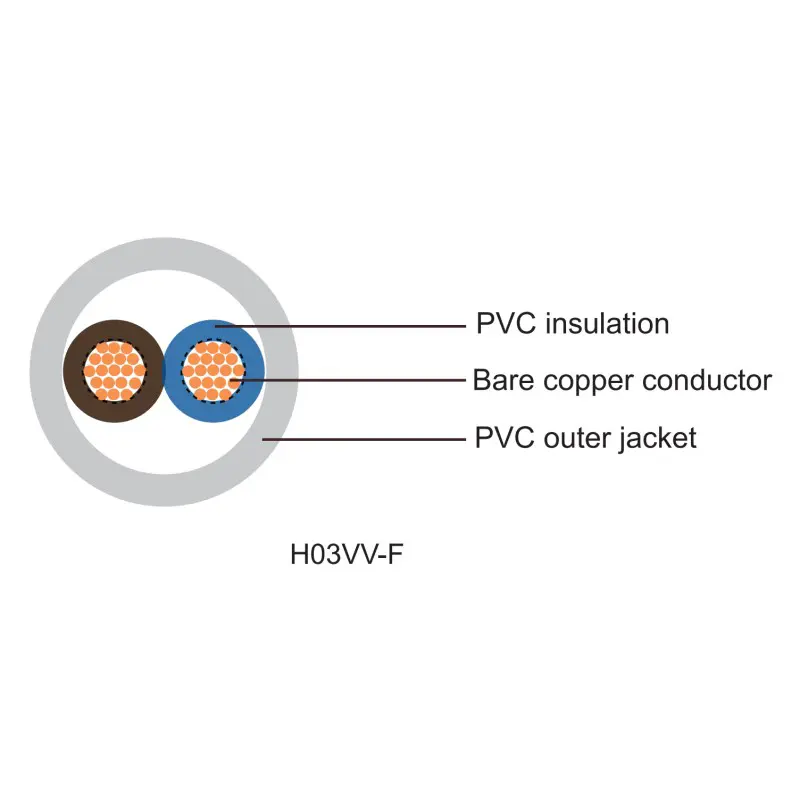

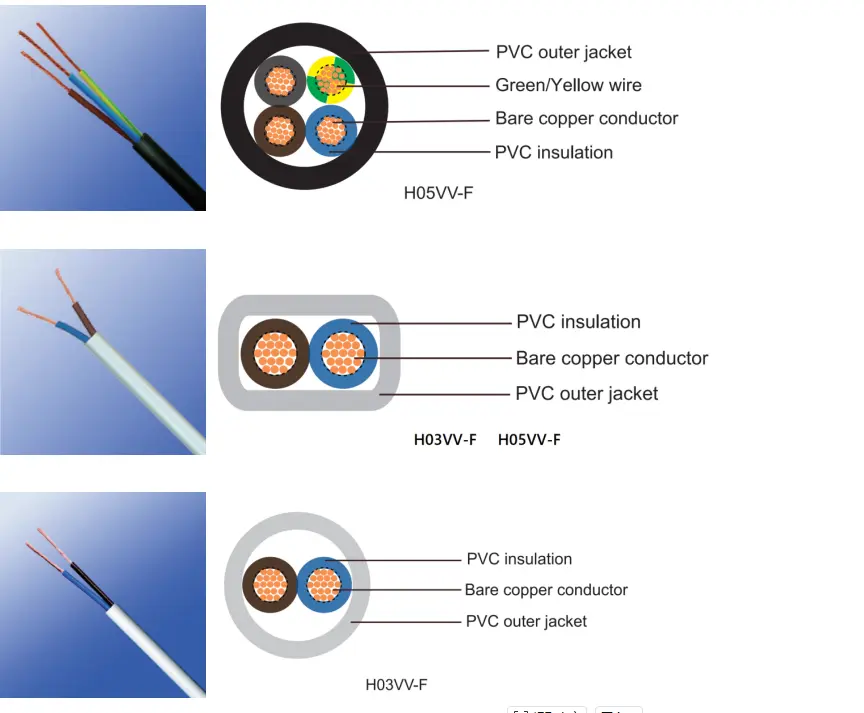

H05VV-F、H05VVH2-F、H03VV-F、H03VVH2-F は、クラス 5 の細銅導体、鉛フリー PVC 絶縁体およびシースで構成されています。
導体: : EN 60228 cl-5 に準拠した細銅導体
絶縁体: EN 50363-3 に準拠した TI 2 のポリ塩化ビニル化合物
シース: EN 50363-4-1 に準拠した TM 2 のポリ塩化ビニル化合物
家電製品や工具の電源コード
産業用計器やメーターの電源コードや制御ケーブル
制御盤の内部配線
仮設電気設備および延長用の接続線。
これらの白色シース用 PVC フレキシブル多芯ケーブル H05VV-F H03VV-F は、屋外での使用には適していません。
ケーブルは他の熱源と直接接触しません。
H03VV-F H03VVH2-F 定格電圧：300/300V
ケーブルのサイズ: 円形ケーブル 0.5mm2と0.75mm22、3、4 コア。

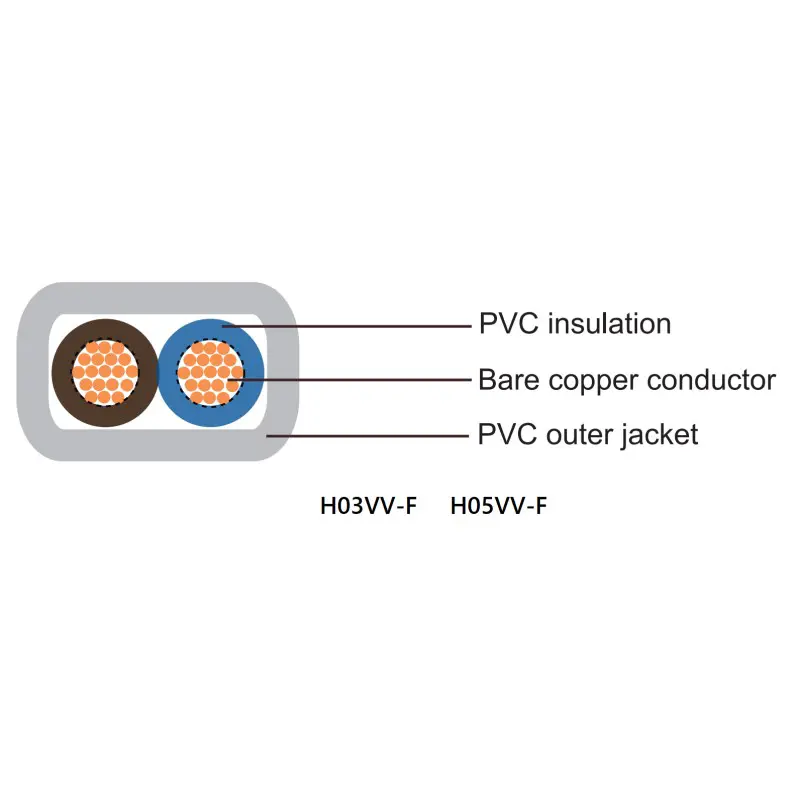

フラットケーブル0.5mm2と0.75mm22コアのみ。
H05VV-F H05VVH2-F 定格電圧：300/500V
ケーブルのサイズ: 円形ケーブル 0.75mm2と4mm22、3、4、5 コア。
フラットケーブル0.75mm2と1.5mm22コアのみ。
導体の直流抵抗（20℃）：EN 60228に準拠
定格温度：＋70℃
テスト電圧: 2000 ボルト、5 分間、故障は発生しなかった
動作温度: -5 °C ～ +70 °C
曲げ半径：7.5×Ø
短絡温度: +160 °C
難燃剤: IEC 60332-1-2 に準拠
70℃での寸法試験と絶縁抵抗については、以下のシートを参照してください。
|
タイプ |
導体 |
絶縁体およびシースの寸法 |
70℃における最大絶縁抵抗 |
||||
|
公称面積 |
導体の構造 |
断熱材の厚さ |
シースの厚さ |
全体の直径 |
|||
|
(mm) |
|||||||
|
mm |
号/mm |
mm |
mm |
分 |
マックス |
MΩ・km |
|
|
H05VV-F 300/500V |
2×0.75 |
24/0.20 |
0.6 |
0.8 |
5.7 |
7.2 |
0.011 |
|
2×1 |
32/0.20 |
0.6 |
0.8 |
5.9 |
7.5 |
0.010 |
|
|
2×1.5 |
30/0.25 |
0.7 |
0.8 |
6.8 |
8.6 |
0.010 |
|
|
2×2.5 |
50/0.25 |
0.8 |
1.0 |
8.4 |
10.6 |
0.009 |
|
|
3×0.75 |
24/0.20 |
0.6 |
0.8 |
6.0 |
7.6 |
0.011 |
|
|
3×1 |
32/0.20 |
0.6 |
0.8 |
6.3 |
8.0 |
0.010 |
|
|
3×1.5 |
30/0.25 |
0.7 |
0.9 |
7.4 |
9.4 |
0.010 |
|
|
3×2.5 |
50/0.25 |
0.8 |
1.1 |
9.2 |
11.4 |
0.009 |
|
|
4×0.75 |
24/0.20 |
0.6 |
0.8 |
6.6 |
8.3 |
0.011 |
|
|
4×1 |
32/0.20 |
0.6 |
0.9 |
7.7 |
9.0 |
0.010 |
|
|
4×1.5 |
30/0.25 |
0.7 |
1.0 |
8.4 |
10.5 |
0.010 |
|
|
4×2.5 |
50/0.25 |
0.8 |
1.1 |
10.1 |
12.5 |
0.009 |
|
|
5×0.75 |
24/0.20 |
0.6 |
0.9 |
7.4 |
9.3 |
0.011 |
|
|
5×1 |
32/0.20 |
0.6 |
0.9 |
7.8 |
9.8 |
0.010 |
|
|
5×1.5 |
30/0.25 |
0.7 |
1.1 |
9.3 |
11.6 |
0.010 |
|
|
5×2.5 |
50/0.25 |
0.8 |
1.2 |
11.2 |
13.9 |
0.009 |
|
|
2×4 |
56/0.30 |
0.8 |
1.1 |
9.7 |
12.1 |
0.007 |
|
|
3×4 |
56/0.30 |
0.8 |
1.2 |
10.5 |
13.1 |
0.007 |
|
|
4×4 |
56/0.30 |
0.8 |
1.2 |
11.5 |
14.3 |
0.007 |
|
|
5×4 |
56/0.30 |
0.8 |
1.4 |
13.0 |
16.1 |
0.007 |
|
|
H05VVH2-F 300/500V |
2×0.75 |
24/0.20 |
0.6 |
0.8 |
3.7×6.0 |
4.5×7.2 |
0.011 |
|
2×1 |
32/0.20 |
0.6 |
0.8 |
3.9×6.2 |
4.7×7.5 |
0.010 |
|
|
H03VV-F 300/300V |
2×0.5 |
16/0.20 |
0.5 |
0.6 |
4.6 |
5.9 |
0.011 |
|
2×0.75 |
24/0.20 |
0.5 |
0.6 |
4.9 |
6.3 |
0.010 |
|
|
3×0.5 |
16/0.20 |
0.5 |
0.6 |
4.9 |
6.3 |
0.011 |
|
|
3×0.75 |
24/0.20 |
0.5 |
0.6 |
5.2 |
6.7 |
0.010 |
|
|
4×0.5 |
16/0.20 |
0.5 |
0.6 |
5.4 |
6.9 |
0.011 |
|
|
4×0.75 |
24/0.20 |
0.5 |
0.6 |
5.7 |
7.3 |
0.010 |
|
|
H03VVH2-F 300/300V |
2×0.75 |
24/0.20 |
0.5 |
0.6 |
3.0×4.9 |
3.7×5.9 |
0.011 |
|
2×1 |
32/0.20 |
0.5 |
0.6 |
3.2×5.2 |
3.8×6.3 |
0.010 |
|
梱包詳細:
購入する数量と要件によって決まります。 交渉可能です。
港: 天津港
配送：海、空、速達。
1) メーカーですか、それとも商社ですか?

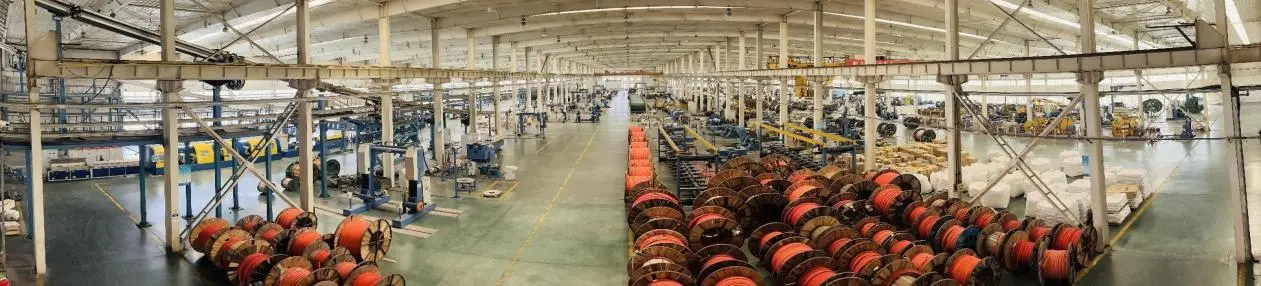

天津北達グループは1989年に設立され、登録資本金は2億5,578万元でした。天津のローカルブランドであり、34年のケーブル専門製造の歴史があります。
2) 最小注文数量より少ないケーブル/ワイヤを注文できますか?
倉庫に在庫があるかどうかを確認する必要があります。存在する場合は注文できます。そうでない場合は、工場で新しい製品を準備するまで一定期間待つ必要があります。
3) サンプルは送料無料ですか?
申し訳ありませんが、顧客側にあるはずです。
4) 難燃性ケーブルはどのように分類されますか?
難燃性の電線およびケーブルは、一般に 2 つの主要なカテゴリに分類されます。 1 つのカテゴリは、単線およびケーブルの垂直火炎伝播試験に準拠し、もう 1 つのカテゴリは、垂直に取り付けられた束状のワイヤまたはケーブルの垂直火炎伝播試験 (バンドル燃焼試験と略記します) に準拠します。バンドル燃焼試験はさらに、カテゴリ A、カテゴリ B、カテゴリ C、およびカテゴリ D の 4 つのサブカテゴリに分類されます。
