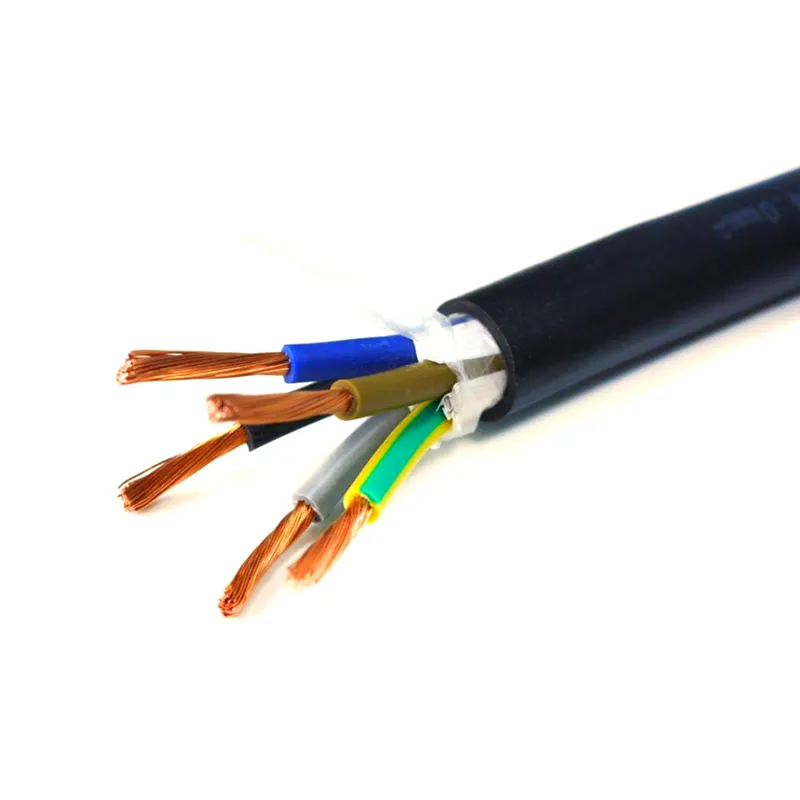

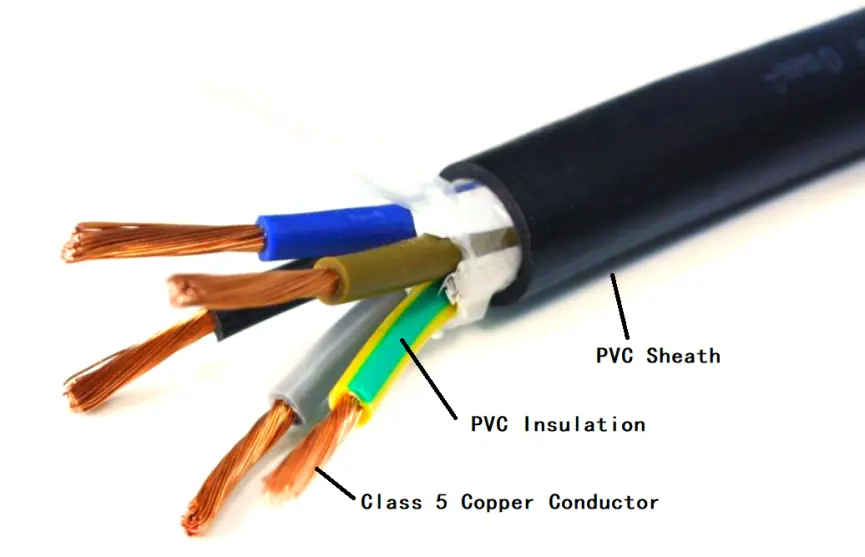

IEC 60227 RVV PVC 絶縁マルチコア ケーブルは Beida の製品の 1 つであり、中国の専門メーカーです。優れた電気性能により、さまざまな業界で好まれています。 導体の直流抵抗が低く、エネルギー損失を効果的に低減し、電力伝送効率を大幅に向上させます。 このケーブルは、動作温度範囲 -5℃ ～ +70℃の極端な温度に適しており、短絡の場合は 160℃の高温に耐えることができるため、あらゆる環境での安全性が保証されます。 同時に、2kVのテスト電圧検出により電気システムの安定した動作を保護することができ、高信頼性と耐久性を追求する電源システムに最適です。
このケーブルは柔軟性があり、建物の配線、産業機器、電気制御キャビネット、仮設電気設備、その他のシナリオで広く使用されています。 曲げ半径が外径の5倍と小さく、設置が容易で、狭くて複雑なスペースにも簡単に対応できます。 また、色分けやアラビア数字マークの絶縁設計により、回路を素早く識別でき、作業効率が向上します。 IEC 60227 RVV ケーブル、安定した構造、耐久性、頻繁な交換トラブルを軽減し、信頼できる電気パートナーです。
1. 曲げ半径が小さく（外径の5倍）、取付が容易です。

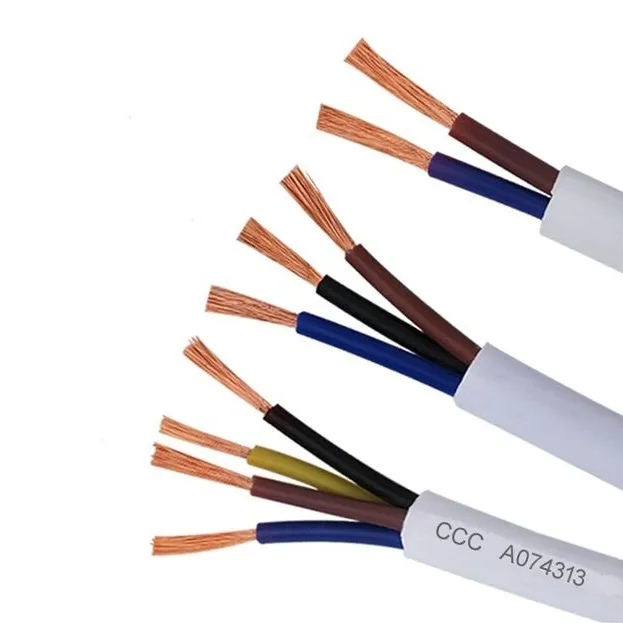

1. 回路を簡単に識別できるように、色分けされた絶縁体またはアラビア数字で絶縁体をマークします。
2.使用温度範囲：-5℃～+70℃
3. 短絡温度：+160℃
4. 定格電圧：300/500ボルト：60227 IEC 53、60227 IEC 53（RVV）、RVV
6. 試験電圧: 2 kV 5 分間、破壊なし
7. 20℃導体直流抵抗（GB/T 3956-2008規格）
8. GB/T 19666-2019 規格に基づく単一垂直難燃性テスト
9. GB/T 19666 - 2019 規格に基づく難燃性 (A、B、C、D) 試験 (オプション) GB/T 19666 - 2019 規格に基づく耐火性試験 (オプション)
製品設計：寸法と絶縁抵抗
|
Type |
導体 |
絶縁体およびシースの寸法 |
70℃における最大絶縁抵抗 |
||||
|
公称面積 |
導体の構造 |
断熱材の厚さ |
シースの厚さ |
全体の直径 |
|||
|
(mm) |
|||||||
|
mm |
号/mm |
mm |
mm |
分 |
マックス |
MΩ・km |
|
|
60227 IEC 52 300/300V; 60227 IEC 52(RVV) 300/300V |
2×0.5 |
16/0.20 |
0.5 |
0.6 |
4.6または |
5.9または |
0.012 |
|
3.0×4.9 |
3.7×5.9 |
||||||
|
2×0.75 |
24/0.20 |
0.5 |
0.6 |
4.9 |
6.3 |
0.010 |
|
|
3.2×5.2 |
3.8×6.3 |
||||||
|
3×0.5 |
16/0.20 |
0.5 |
0.6 |
4.9 |
6.3 |
0.012 |
|
|
3×0.75 |
24/0.20 |
0.5 |
0.6 |
5.2 |
6.7 |
0.010 |
|
|
60227 IEC 53 300/500V; 60227 IEC 53(RVV) 300/500V |
2×0.75 |
24/0.20 |
0.6 |
0.8 |
5.7または |
7.2または |
0.011 |
|
3.7×6.0 |
4.5×7.2 |
||||||
|
2×1 |
32/0.20 |
0.6 |
0.8 |
5.9 |
7.5 |
0.010 |
|
|
3.9×6.2 |
4.7×7.5 |
||||||
|
2×1.5 |
30/0.25 |
0.7 |
0.8 |
6.8 |
8.6 |
0.010 |
|
|
2×2.5 |
50/0.25 |
0.8 |
1.0 |
8.4 |
10.6 |
0.009 |
|
|
3×0.75 |
24/0.20 |
0.6 |
0.8 |
6.0 |
7.6 |
0.011 |
|
|
3×1 |
32/0.20 |
0.6 |
0.8 |
6.3 |
8.0 |
0.010 |
|
|
3×1.5 |
30/0.25 |
0.7 |
0.9 |
7.4 |
9.4 |
0.010 |
|
|
3×2.5 |
50/0.25 |
0.8 |
1.1 |
9.2 |
11.4 |
0.009 |
|
|
4×0.75 |
24/0.20 |
0.6 |
0.8 |
6.6 |
8.3 |
0.011 |
|
|
4×1 |
32/0.20 |
0.6 |
0.9 |
7.7 |
9.0 |
0.010 |
|
|
4×1.5 |
30/0.25 |
0.7 |
1.0 |
8.4 |
10.5 |
0.010 |
|
|
4×2.5 |
50/0.25 |
0.8 |
1.1 |
10.1 |
12.5 |
0.009 |
|
|
5×0.75 |
24/0.20 |
0.6 |
0.9 |
7.4 |
9.3 |
0.011 |
|
|
5×1 |
32/0.20 |
0.6 |
0.9 |
7.8 |
9.8 |
0.010 |
|
|
5×1.5 |
30/0.25 |
0.7 |
1.1 |
9.3 |
11.6 |
0.010 |
|
|
5×2.5 |
50/0.25 |
0.8 |
1.2 |
11.2 |
13.9 |
0.009 |
|
|
RVV300/500V |
2×1.5 |
30/0.25 |
0.7 |
0.8 |
4.3×6.0 |
5.8×8.6 |
0.011 |
|
2×2.5 |
50/0.25 |
0.8 |
1.0 |
5.3×7.6 |
7.1×10.6 |
0.0095 |
|
|
2×4 |
56/0.30 |
0.8 |
1.1 |
10.0または |
12.4または |
0.0079 |
|
|
5.9×8.6 |
7.9×11.8 |
||||||
|
3×4 |
56/0.30 |
0.8 |
1.2 |
10.8 |
13.5 |
0.0079 |
|
|
4×4 |
56/0.30 |
0.8 |
1.2 |
11.8 |
14.6 |
0.0079 |
|
|
5×4 |
56/0.30 |
0.8 |
1.4 |
13.3 |
16.5 |
0.0079 |
|
|
2×6 |
84/0.30 |
0.8 |
1.1 |
10.6または |
13.9または |
0.0069 |
|
|
6.5×10.0 |
8.8×13.4 |
||||||
|
3×6 |
84/0.30 |
0.8 |
1.2 |
11.5 |
15.0 |
0.0069 |
|
|
4×6 |
84/0.30 |
0.8 |
1.2 |
12.7 |
16.4 |
0.0069 |
|
|
5×6 |
84/0.30 |
0.8 |
1.4 |
14.3 |
18.4 |
0.0069 |
|
GB/T 5023.5-2008
GB/T 19666-2019
制御盤、電気機器、計器類の内部配線。
機械、工具、装置用の電源コード。
建物の配線は、照明、ソケット、二次回路に使用されます (地域の条例の対象となります)。
一時的な電気設備および延長。
天津北達を選択することは、IEC 60227 RVV PVC 絶縁マルチコア ケーブルを選択するだけでなく、信頼できる長期パートナーでもあります。 当社のケーブル製品は電力、建設、石油化学、冶金、その他の業界で広く使用されており、多くの有名企業や顧客に認められています。 当社は技術主導の企業発展を主張し、各製品が市場をリードする技術的優位性を確保するために毎年多額の研究開発資金を投資しています。 厳格な品質管理とお客様のニーズへの迅速な対応により、最高品質の製品とサービスの提供に努めます。
今すぐ購入して、電気システムに強力なサポートと保護を提供する天津北達の優れた品質を体験してください。
