H07V-K H07V-U H07V-R 軟質PVC絶縁1芯ケーブル

天津 Beida は、中国の H07V-K H07V-U H07V-R フレキシブル PVC 絶縁 1 コアケーブルのメーカーおよびサプライヤーです。主に住宅の改修や建物内の固定配線を目的とした単芯ケーブルで、家庭用の照明器具、コンセント、エアコンなどの電気機器の固定配線に適しています。

お問い合わせを送信

製品説明

H07V-K H07V-U H07V-R 柔軟な PVC 絶縁 1 芯ケーブルは、さまざまな電気設備に適しています。中国の大手メーカーである Beida は、製造時に高品質の銅導体と PVC 絶縁材を使用しており、その結果、柔軟性と耐久性があり、優れた導電性を備えたケーブルが得られます。

住宅内の固定配線、照明システム、電気機器などに適した絶縁単芯ケーブルです。定格電圧は 450/750V で、難燃性があり、国際的な安全性および性能基準に準拠しています。

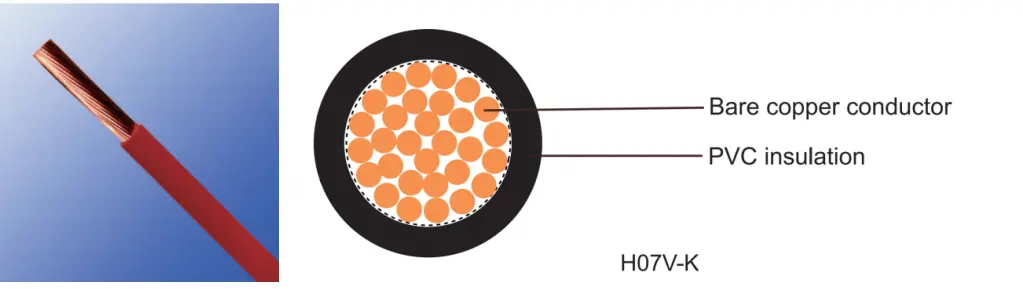

製品構造

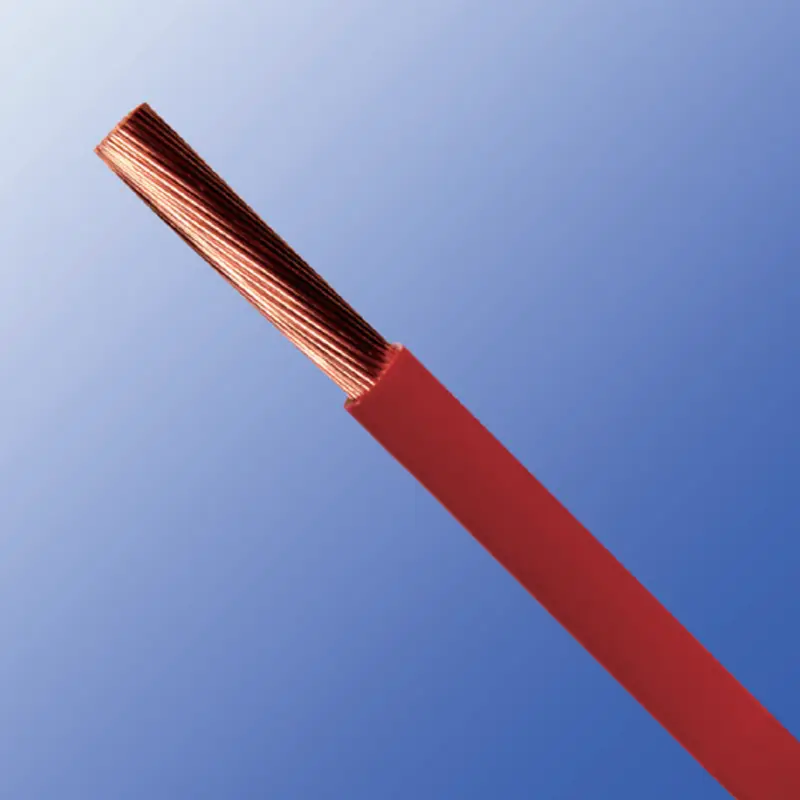

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

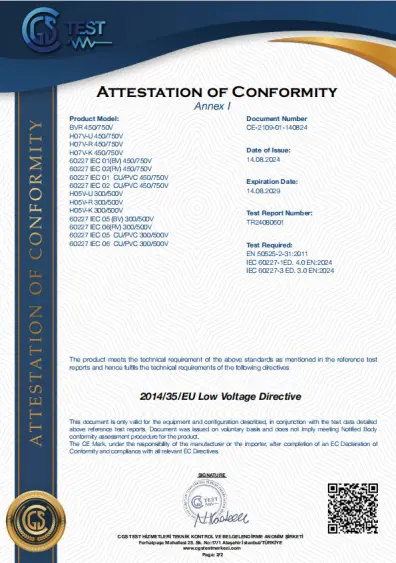

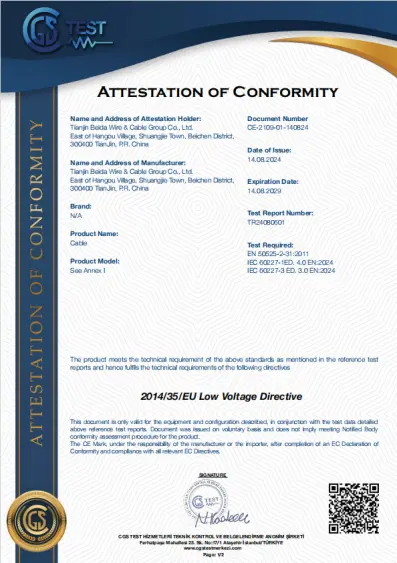

T1R 銅導体と鉛フリー PVC 絶縁体で構成される H07V 単芯ケーブルは CE 認証を取得しており、優れた電気的性能と機械的物理的特性を備えています。

導体

H07V-U: EN 60228 cl-1 規格に準拠したソリッド裸銅導体で、安定した電流伝送を提供し、固定配線に適しています。

H07V-R: EN 60228 cl-2 規格に準拠した裸銅撚線導体で、優れた引張強度と曲げ性能を備え、複雑な配線用途に適しています。

H07V-K: 細撚り銅導体、EN 60228 cl-5 規格に準拠。柔軟性が高く、移動用電気機器や大きな曲げ半径が必要な場所など、柔軟性が求められる環境に適しています。

絶縁層

ケーブルの絶縁材にはTI 2規格に準拠した鉛フリーPVCを使用しています。優れた電気絶縁性能を提供し、外部環境からの腐食を効果的に防止し、ケーブルの寿命と安全性を高めます。

製品の利点

H07V-K H07V-U H07V-R 軟質PVC絶縁1芯ケーブルは、低圧固定配線に広く使用されています。これらのケーブルが選択に値する理由は何ですか?

1. 電気的性能

この製品の定格電圧は 450/750 V で、ほとんどの民生用および産業用の低電圧配電システムに適しています。銅導体は導電率が高く抵抗が低いため、エネルギー損失が最小限に抑えられます。

PVC絶縁体は優れた絶縁耐力を備えており、短絡や漏電を効果的に防止します。

2. 機械的および環境的性能

ケーブルのPVC絶縁層は、ある程度の耐摩耗性、耐油性、耐化学腐食性を備えています。動作温度範囲は -5°C ～ +70°C で、乾燥した環境または一般的な屋内環境に適しています。

当社の単心絶縁ケーブルはある程度の難燃性も備えており、基本的な火災安全要件を満たしています。

3. 簡単な取り付け

3 つのモデルはいずれも取り付けが簡単です。

H07V-K はフレキシブル導体を採用しているため、狭いスペースや複雑な配線環境でも柔らかく、簡単に曲げることができます。

H07V-R はより線導体を採用しており、柔軟性と機械的強度を兼ね備えており、現場での設置に便利です。

H07V-Uは単導体でシンプルな構造で直線設置時のよじれが少ないです。

これら 3 つの細分化されたケーブルタイプから選択するにはどうすればよいですか?

推奨される選択は、実際のアプリケーションシナリオによって異なります。 Beida は信頼できるメーカーとして、専門的な経験を活用して選択の基準を分析し、推奨事項を提供します。

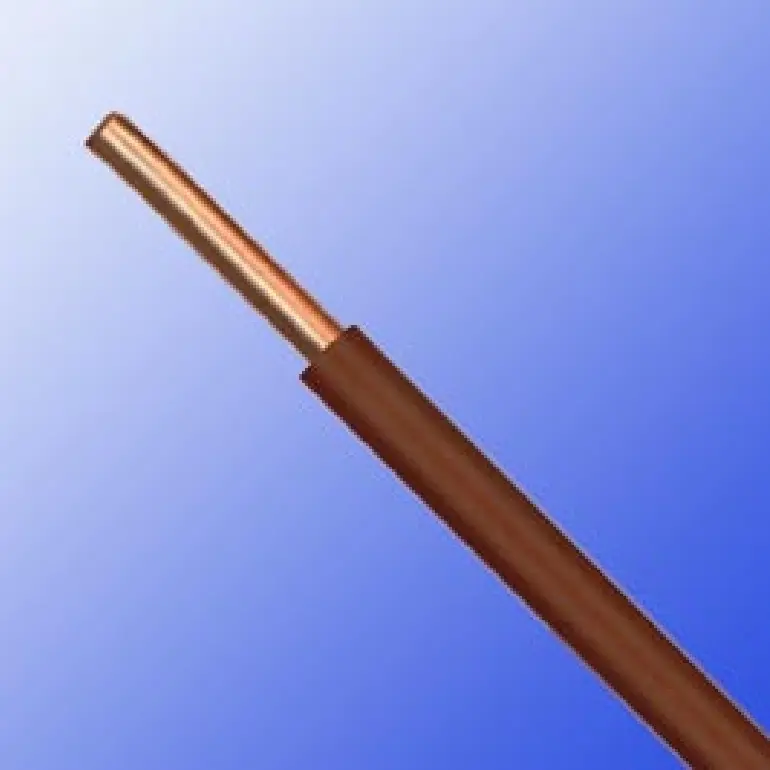

▷H07V-U

これは最も基本的で低コストのオプションです。一本の太い銅線により、強力な「成形」機能があり、真っ直ぐな導管に通したときに非常に安定します。

推奨用途: 住宅改修時の隠蔽配線 (ソケット、スイッチ)、基本的な建物の配電。

▷H07V-R

H07V-U単芯ケーブルの強化版であるリジッドワイヤです。電流需要が高く、ワイヤ断面積が 10mm2 を超える場合、銅線の 1 本のより線には制限があります。太い銅線を7本以上の素線に分けて撚り合わせる必要があります。

つまり、H07V-R はリジッドワイヤの導電安定性を維持しながら、U タイプよりもわずかに柔軟です。

推奨用途：産業プラントの引込線、大電力配電幹線、長距離電線管敷設。

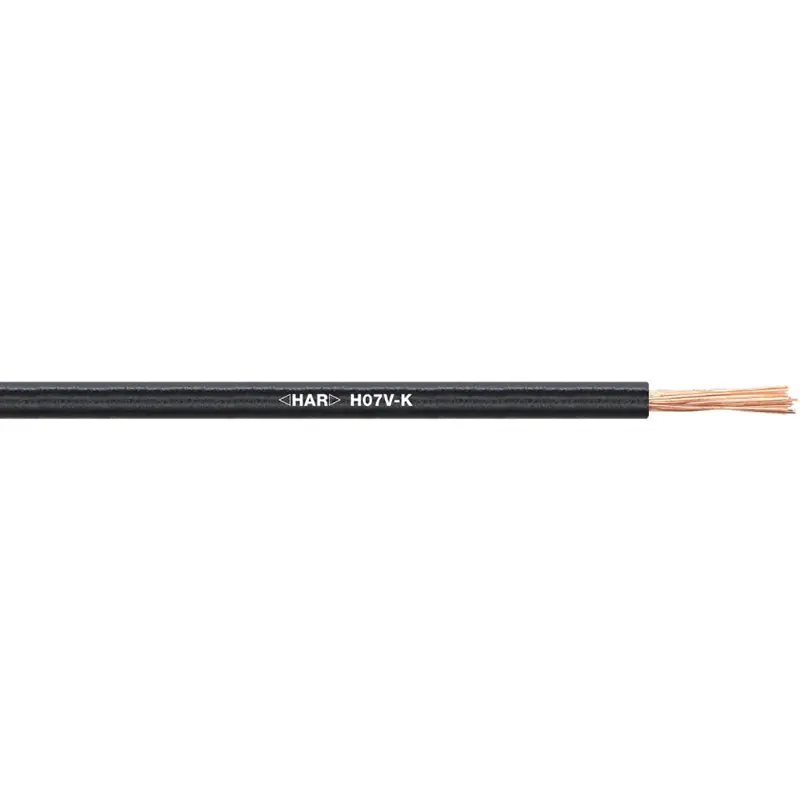

▷H07V-K

このタイプは、髪の毛の束のような細い銅線が数十本、場合によっては数百本から構成されており、ロープのように簡単に結ぶことができます。

キーポイント: 非常に耐振動性が高い。機器が振動する場合は、K タイプを選択する必要があります。

注: フレキシブルワイヤの端はほつれやすいです。取り付け時にはコールドプレス端子 (ヨーロピアン端子/ピン端子) を使用する必要があります。ネジの下に直接ねじ込むことはできません。接触不良により火災が発生しやすくなります。

推奨用途: PLC 制御盤、配電ボックスの二次回路、電気機器の内部配線。

パフォーマンスパラメータ

定格電圧: 450/750V

試験電圧: 2500 V

導体抵抗: 下記シートを参照

動作温度: -5 °C ～ +70 °C

短絡温度: +160 °C

難燃剤: IEC 60332-1-2 に準拠

最小曲げ半径: 4* OD

寸法サイズ: 下記シートを参照

タイプ	導体		絶縁			電気的特性
	公称面積	導体の構造	断熱材の厚さ	全体の直径		導体抵抗（20℃以下）
	公称面積	導体の構造	断熱材の厚さ	(mm)		導体抵抗（20℃以下）
	mm	号/mm	mm	分	マックス	Ω／km
H07V-U	1.5	1/1.38	0.7	2.6	3.2	12.1
	2.5	1/1.78	0.8	3.2	3.9	7.41
	4	1/2.25	0.8	3.6	4.4	4.61
	6	1/2.76	0.8	4.1	5	3.08
H07V-R	1.5	7/0.52	0.7	2.7	3.3	12.1
	2.5	7/0.67	0.8	3.3	4	7.41
	4	7/0.84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1.32	1.0	5.6	6.7	1.83
	16	7/1.67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2.47	1.2	9	10.9	0.524
	50	19/1.75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2.48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0.24	0.7	2.8	3.4	13.3
	2.5	49/0.24	0.8	3.4	4.1	7.98
	4	56/0.29	0.8	3.9	4.8	4.95
	6	83/0.29	0.8	4.4	5.3	3.30
	10	74/0.40	1.0	5.7	6.8	1.91
	16	117/0.40	1	6.7	8.1	1.21
	25	182/0.40	1.2	8.4	10.2	0.78
	35	256/0.40	1.2	9.7	11.7	0.554
	50	367/0.40	1.4	11.5	13.9	0.386
	70	320/0.51	1.4	13.2	16	0.272
	95	423/0.51	1.6	15.1	18.2	0.206
	120	541/0.51	1.6	16.7	20.2	0.161
	150	675/0.51	1.8	18.6	22.5	0.129
	185	822/0.51	2	20.6	24.9	0.106
	240	1088/0.51	2.2	23.5	28.4	0.0801
