BS 6346 電源ケーブル

天津 Beida は、中国の BS 6346 電源ケーブルのメーカーおよびサプライヤーです。この種のケーブルは、低電圧システムの電源および制御ラインに使用できます。ケーブルは PVC で絶縁および被覆され、鋼線外装で保護されています。ケーブルは張力や圧力に耐えることができます。建物内に設置することも、地下に直接埋め込むこともできます。

お問い合わせを送信

製品説明

専門メーカーとして、Beida の BS 6346 電源ケーブルは、先進的な PVC 絶縁材とシース材料を採用し、鋼線外装設計を採用しており、外部の張力と圧力に効果的に抵抗し、ケーブルの長期安定した動作を保証します。 BS 6346 電源ケーブルは、建物内に設置する場合でも、地下に直接埋め込む場合でも、高いレベルの安全性と安定性を提供します。銅導体、PVC クッション、鋼線外装の設計により、ケーブルは複雑な環境での物理的圧力に耐えることができ、電力システムの正常な動作が保証され、過酷な環境で従来の電力ケーブルが損傷しやすいという問題が解決されます。

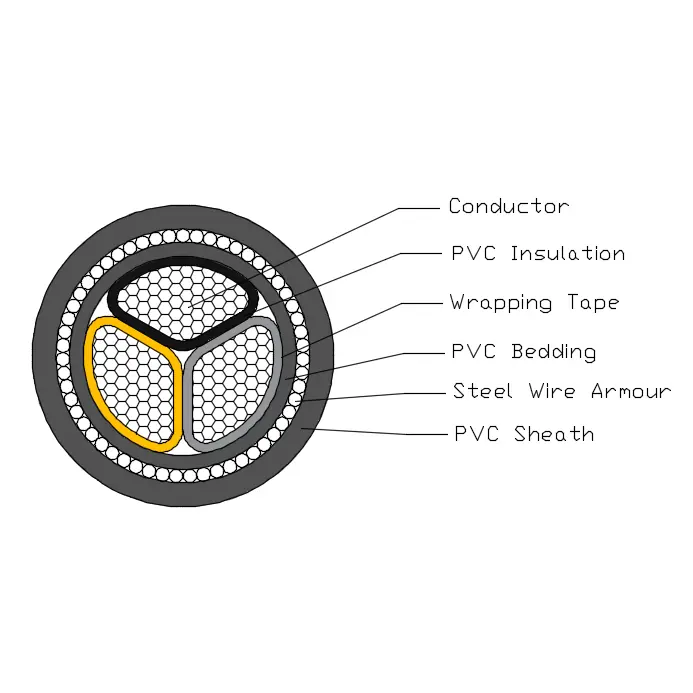

製品構造

Bs 6346 Power Cable

BS 6346 電源ケーブルは、T1R 銅導体、PVC 絶縁体、PVC 寝具、鋼堰の外装、および PVC シースで構成されています。

導体: 固体銅またはアルミニウム導体、円形または形状、BS EN 60228 準拠のクラス 2。

絶縁: PVC タイプ GP8 (BS 7655-1.3 準拠)

コアの色: 1 コア: 茶色または青

2 コア: ボーン、ブルー

3 コア: ブラウン、ブラック、グレー

4 コア: ブルー、ブラウン、ブラック、グレー

5 コア: 緑/黄、青、ボーン、黒、グレー

5 コア以上: 白いコアと黒い番号

寝具: 寝具は、ケーブルの動作温度と一致する押出成形された LSOH ポリマー材料であるものとします。

鋼線外装：単芯ケーブル：アルミ線外装

多芯ケーブル：鋼線外装

外側シース: シースは、BS 7655 で指定された押出成形 PVC タイプ TM1 材料でなければなりません。

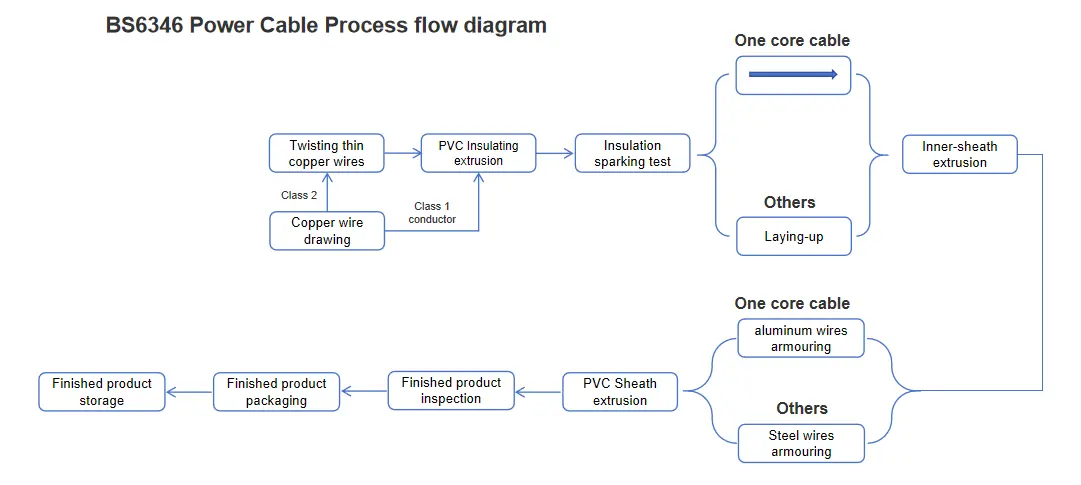

プロセスフロー図

Bs 6346 Power Cable

性能パラメータ

定格電圧: 600/1000kV

試験電圧：3.5kV、5分間破壊なし

動作温度: 0 °C ～ +60 °C

短絡温度: +160 °C

最小曲げ半径: 12* OD。

難燃剤: BS EN 60332-1-2

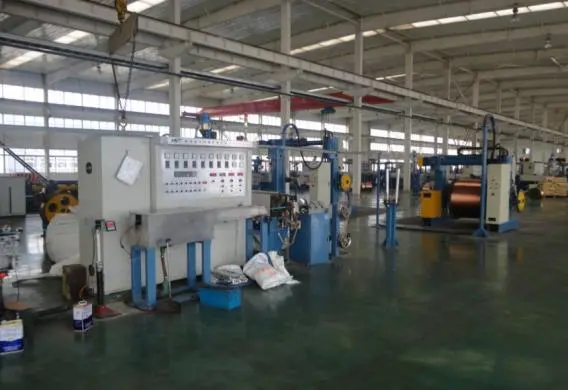

生産・検査設備

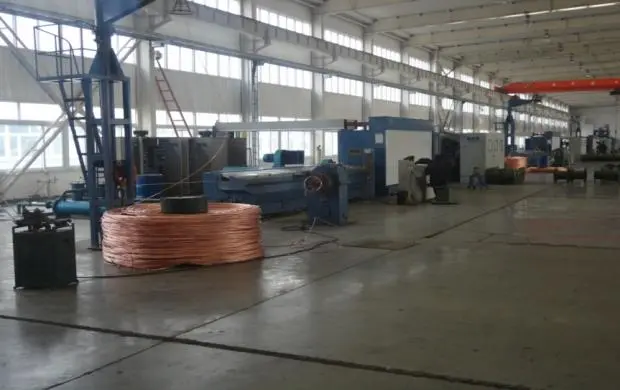

製図機

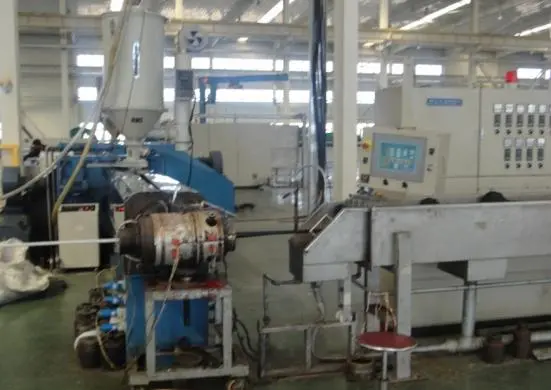

絶縁押出機

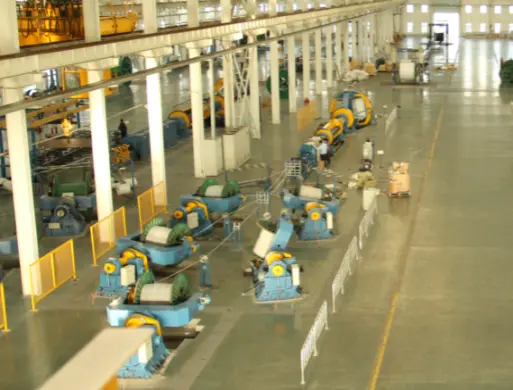

ケーブルフォーマー

シース押出機

構造および電気性能研究室

加熱老化室

通電容量（A）

定格電圧 0.6/1kV PVC絶縁電力ケーブル通電容量アンペア（A）周囲温度：空気中：40℃、地中：25℃ 導体温度：70℃ 土壌熱抵抗係数：1.0k・m/W
定格電圧 0.6/1kV PVC絶縁電力ケーブル通電容量アンペア（A）周囲温度：空気中：40℃、地中：25℃ 導体温度：70℃ 土壌熱抵抗係数：1.0k・m/W
タイプ	CU/PVC/PVC、AL/PVC/PVC、 CU/PVC/PVC/STA/PVC、AL/PVC/PVC/STA/PVC、CU/PVC/PVC/AWA/PVC、AL/PVC/PVC/AWA/PVC				CU/PVC/PVC、AL/PVC/PVC、 CU/PVC/PVC/STA/PVC、AL/PVC/PVC/STA/PVC、CU/PVC/PVC/SWA/PVC、AL/PVC/PVC/SWA/PVC
コア数	シングルコア				マルチコア
断面積、mm²	空気中		地上で		空気中		地上で
断面積、mm²	銅	アル	銅	アル	銅	アル	銅	アル
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
注:単芯ケーブルの外装は非磁性材料で作られています。
