BS 5467 電源ケーブル

BS 5467 電源ケーブルを天津 Beida 工場から購入してください。工場直販価格を提供できます。英国規格に準拠したケーブルで、電源線や制御線に使用できます。鋼線の装甲で保護されており、一定の引張力と圧縮力に耐えることができます。建物内で使用することも、地下に直接埋め込むこともできます。

お問い合わせを送信

製品説明

この BS 5467 標準電源ケーブルは、適切に設計され完全に機能しており、電源ラインと制御ラインの両方に適しており、さまざまな産業および民生用途に安定した信頼性の高い電力伝送ソリューションを提供します。独特の鋼線装甲が大きな見どころです。この設計により、ケーブルの機械的強度が向上し、引張力と圧縮力に耐え、外部の物理的損傷に効果的に抵抗できるようになるだけでなく、耐久性と耐用年数が大幅に向上し、過酷な環境でも安定した動作が維持されます。

天津北達の BS 5467 電源ケーブルは、優れた環境適応性も誇っています。高層ビルの内部配線であっても、複雑な地下プロジェクトであっても、このケーブルはすべてを簡単に処理します。建物内では、さまざまな装飾スタイルにシームレスに統合され、美しさと実用性の両方を提供します。また、耐食性・耐水性に優れているため、地中に埋設しても長期間の埋設でも環境の影響を受けず、安定した電力伝送を継続できます。

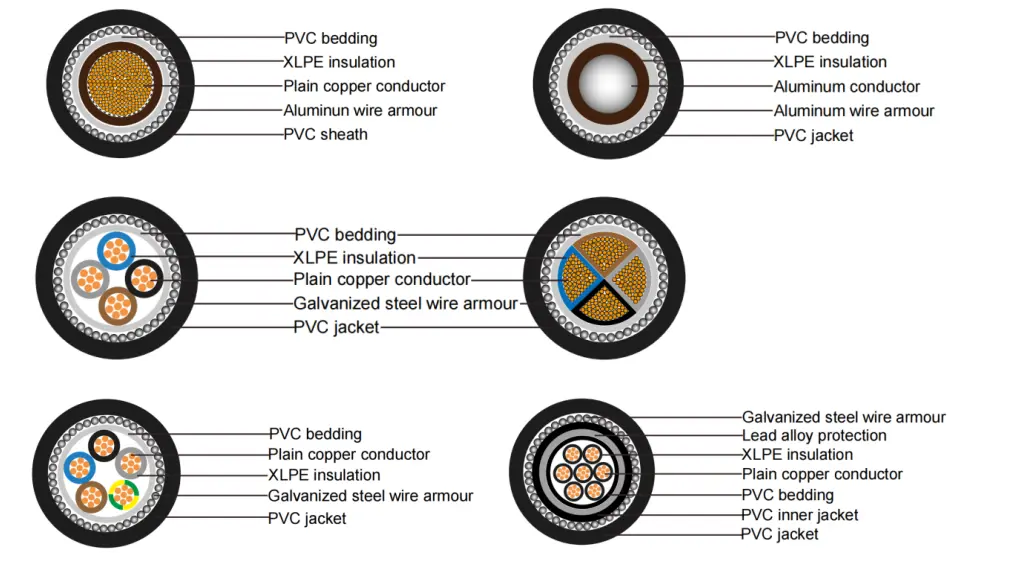

製品構造

Bs 5467 Power Cable

XLPE 絶縁 PVC シース SWA 電源ケーブルは、T1R 銅導体、XLPE 絶縁、PVC 寝具、鋼堰外装、PVC シースで構成されています。

導体: 固体銅またはアルミニウム導体、円形または形状、BS EN 60228 準拠のクラス 2。

絶縁体: XLPE タイプ GP8 (BS 7655-1.3 準拠)

コアの色: 1 コア: 茶色または青

2 コア: ボーン、ブルー

3 コア: ブラウン、ブラック、グレー

4 コア: ブルー、ブラウン、ブラック、グレー

5 コア: 緑/黄、青、ボーン、黒、グレー

5 コア以上: 白いコアと黒い番号

寝具: 寝具は、ケーブルの動作温度と一致する押出ポリマー材料でなければなりません。

鋼線外装：単芯ケーブル：アルミ線外装

多芯ケーブル：鋼線外装

外側シース: シースは、BS 7655-4.2 に規定されているタイプ 9 に従って押出成形された PVC 材料でなければなりません。

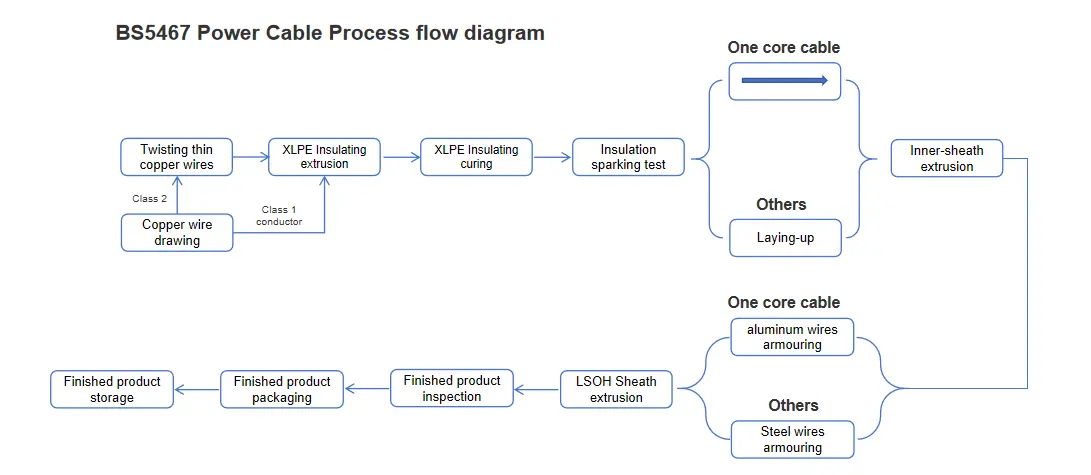

プロセスフロー図

Bs 5467 Power Cable

性能パラメータ

BS 5467 電源ケーブルは、明確に定義された電気的および物理的性能パラメータを備えています。定格電圧は600kVと1000kVの2段階に設定されており、さまざまなシーンの電圧要件に対応します。電気安全試験では、3.5kVの試験電圧を5分間繰り返しても破壊することなく、電気絶縁性能の信頼性を十分に実証しました。温度適応性に関しては、動作温度範囲が広く、0℃から+90℃までの環境下で安定して動作します。一方、短絡温度は+250℃に達し、優れた耐高温性を示します。さらに、最小曲げ半径が外径の12倍と優れた柔軟性を備えており、複雑なさまざまな環境への設置や配線が容易です。難燃性の点では、この製品は BS EN 60332-1-2 難燃性評価基準を満たしており、火災の危険を効果的に軽減します。

ケーブルテスト

定期的なケーブルテスト

導体の直流抵抗試験：導体の直流抵抗試験は20℃で実施します。測定された導体の DC 抵抗値は、BS EN 60228 規格のセクション 2 の関連要件に厳密に準拠する必要があります。

電気ケーブル電圧テスト: ケーブルに 3500V の電圧を 5 分間印加します。このプロセス中に、ケーブルに故障が発生してはなりません。

サンプリングテスト

導体構造の検査: 導体構造は、BS EN 60228 で指定された技術要件に完全に準拠する必要があります。

寸法検査: ケーブルの絶縁体、内張り、ワイヤー外装、およびシースの寸法はすべて、BS 5467 の表 3 の特定の要件を満たしている必要があります。

単一ケーブル燃焼テスト: 単一ケーブル燃焼テストの結果は、BS EN 60332-1-2 の要件に準拠する必要があります。

タイプテスト

絶縁性能: ケーブルの絶縁性能は、BS 7655-1-3 で指定された要件を満たす必要があります。

インナーライナーの性能: インナーライナーの性能は、BS 5467 の第 9.2 項の関連要件に準拠するものとします。

シースの性能: シースの性能は、BS 7655-4-2 で指定された要件を満たすものとします。

互換性テスト: 互換性テストの結果は、BS 5467 の付録 C の要件に準拠するものとします。

絶縁収縮試験: 絶縁収縮試験は、BS 5467 の第 18.3 項の要件に準拠し、試験方法は BS EN 60811-502 に従って実行されます。

シース収縮試験: シース収縮試験は、BS 5467 の第 18.6 項の要件に準拠するものとします。

シース引裂き抵抗試験: シース引裂き抵抗試験は、BS 5467 の付録 D の要件を満たさなければなりません。

構造サイズ

導体と装甲の最大抵抗
単芯ケーブルの場合 20℃
タイプ	20℃における最大抵抗値
導体の公称断面積	導体		アルミワイヤーアーマー
導体の公称断面積	銅	アルミニウム	銅より線導体を使用したケーブル	アルミニウム撚線導体を使用したケーブル
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

導体と装甲の最大抵抗
2～5芯ケーブル用 20℃
タイプ	20℃における最大抵抗値
導体の公称断面積	導体		鋼線の装甲
	銅	アルミニウム	銅より線導体を使用したケーブル
	銅	アルミニウム	2コア	3コア	4コア	5コア
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

通電容量（A）

定格電圧0.6/1kV XLPE絶縁電源ケーブル
通電容量（アンペア）（A）
周囲温度：空気中：40℃、地中：25℃
導体温度：90℃
土壌熱抵抗係数：1.0k・m/W
タイプ	CU/XLPE/PVC、AL/XLPE/PVC、 CU/XLPE/PVC/STA/PVC、AL/XLPE/PVC/STA/PVC、CU/XLPE/PVC/AWA/PVC、AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC、AL/XLPE/PVC、 CU/XLPE/PVC/STA/PVC、AL/XLPE/PVC/STA/PVC、CU/XLPE/PVC/SWA/PVC、AL/XLPE/PVC/SWA/PVC
コア数	シングルコア				マルチコア
断面積、mm²	空気中		地上で		空気中		地上で
断面積、mm²	銅	アル	銅	アル	銅	アル	銅	アル
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
注:単芯ケーブルの外装は非磁性材料で作られています。

梱包と配送

梱包詳細:

購入する数量と要件によって決まります。交渉可能です。

港: 天津港

配送：海、空、速達。

Bs 5467 Power Cable
