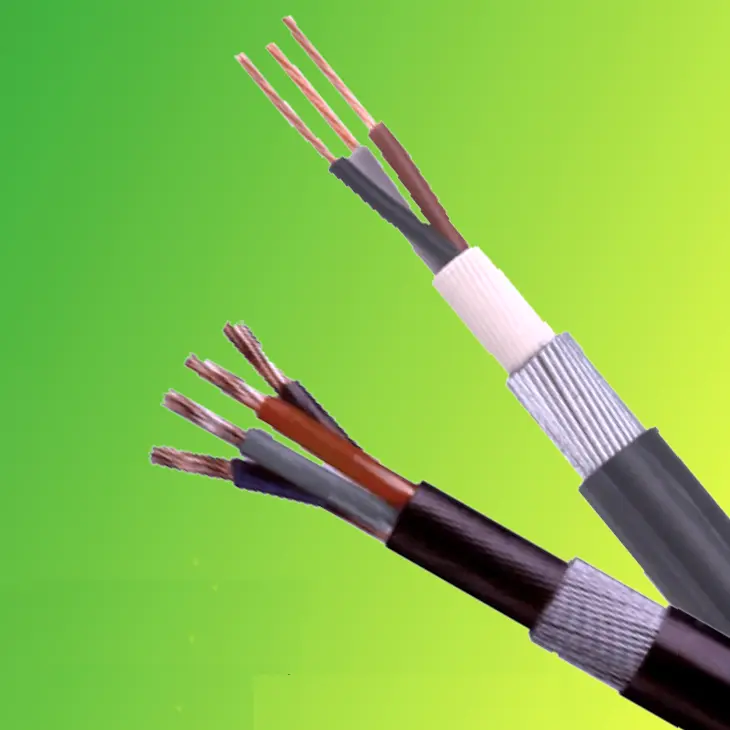

BS 6724 電源ケーブル

BS 6724 電源ケーブルの工場直接価格を入手するには、サプライヤーとして Beida を選択できます。英国規格に準拠したケーブルで、電源線や制御線に使用できます。ケーブルはハロゲンフリーの低煙シースで保護されています。火災が発生した場合、このケーブルから発生する煙は非常に少なく、煙は無毒です。人口密集地での使用に適しており、建物内への設置や地下への直接埋設も可能です。

お問い合わせを送信

製品説明

Beida は中国のケーブルとワイヤーの専門サプライヤーです。製品構造に関しては、当社の BS 6724 電源ケーブルは、架橋ポリエチレン (XLPE) 絶縁体とハロゲンフリーの低煙ポリオレフィンシースを使用し、亜鉛メッキ鋼線外装層と組み合わせて、多層保護システムを形成しています。ハロゲンフリーで低煙のシースには、安全性に大きな利点があります。火にさらされた場合、非常に少量の煙の放出により、周囲光の透過に対する煙の影響を軽減し、避難の視認性を確保するだけでなく、非毒性および非腐食性の煙を生成するため、二次傷害を防止し、人口密集地域の安全ニーズを完全に満たします。

ケーブルは、単芯から 48 芯までのさまざまな仕様で入手できます。導体には高品質な軟銅を使用しており、優れた導電性を実現します。絶縁層は高い絶縁強度を誇り、耐電圧試験も実施しており、安全な動作を保証します。産業プラントの送電、高層ビルの配線、地下パイプラインの配電など、天津北達 BS 5467 電力ケーブルは信頼性の高いソリューションを提供し、プロ品質の送電用の強固な安全バリアを構築します。

製品構造

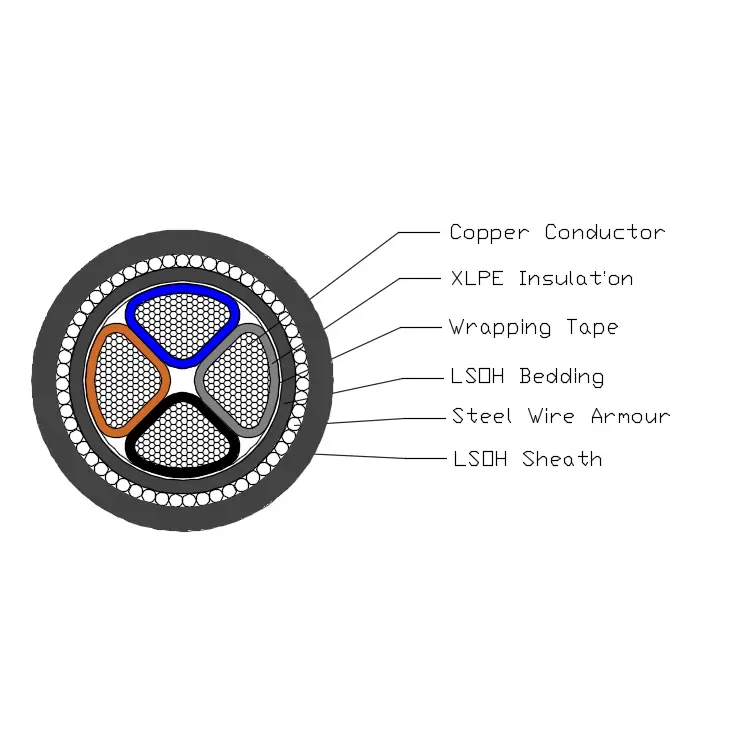

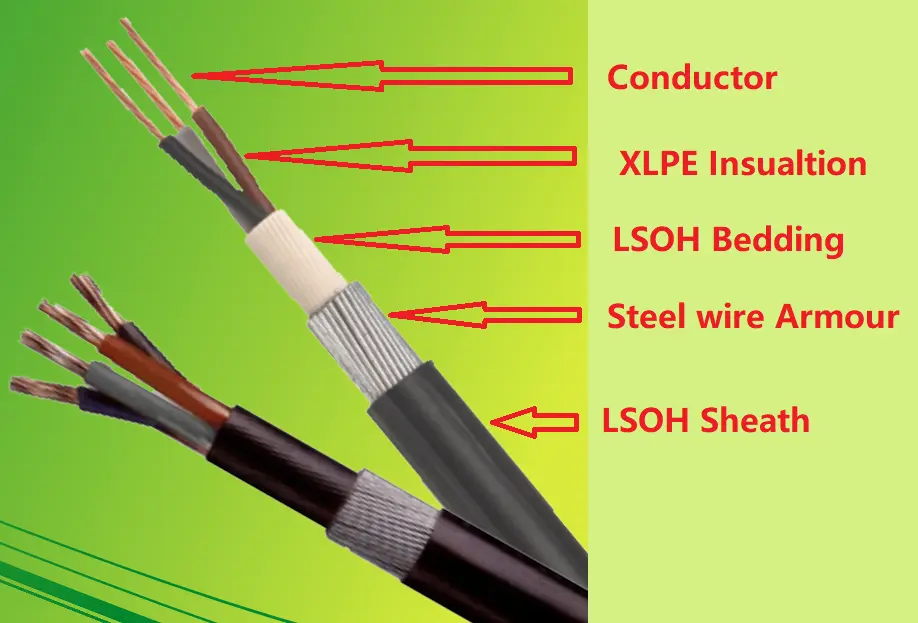

BS 6724 電源ケーブルは、T1R 銅導体、XLPE 絶縁体、PVC 寝具、鋼堰外装、および LSOH シースで構成されています。

導体: 固体銅またはアルミニウム導体、円形または形状、BS EN 60228 準拠のクラス 2。

絶縁体: XLPE タイプ GP8 (BS 7655-1.3 準拠)

コアの色: 1 コア: 茶色または青

2 コア: ボーン、ブルー

3 コア: ブラウン、ブラック、グレー

4 コア: ブルー、ブラウン、ブラック、グレー

5 コア: 緑/黄、青、ボーン、黒、グレー

5 コア以上: 白いコアと黒い番号

寝具: 寝具は、ケーブルの動作温度と一致する押出成形された LSOH ポリマー材料であるものとします。

鋼線外装：単芯ケーブル：アルミ線外装

多芯ケーブル：鋼線外装

外側シース: シースは、BS 7655-6.1 で指定された押出成形 LSOH 材料でなければなりません。

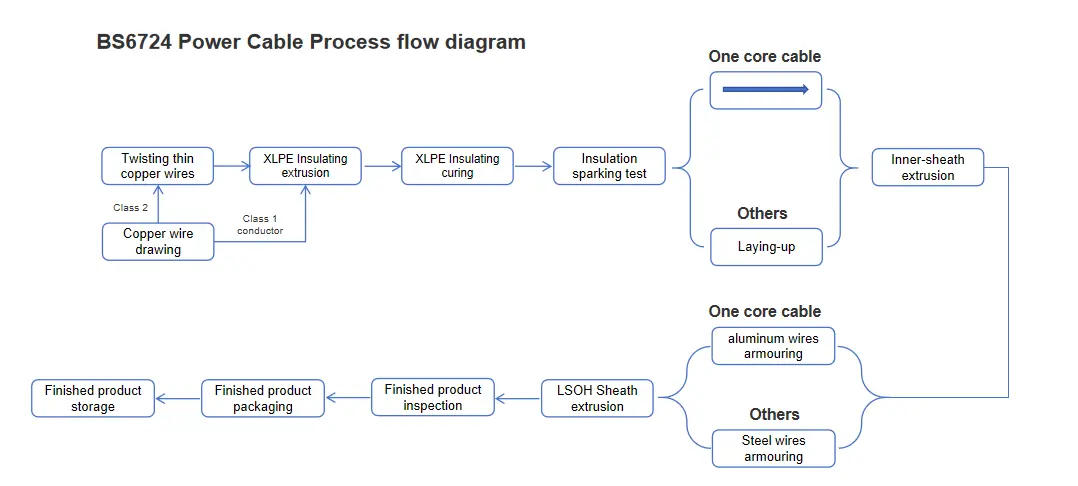

プロセスフロー図

性能パラメータ

BS 6724 電源ケーブルの定格電圧は 600/1000kV で、車両の高電圧動作要件を容易に緩和します。 3.5kVの電圧で5分間の厳しいストレステストにも破壊することなく耐え、安定した信頼性の高い絶縁性能を実証しました。

動作温度範囲は0℃～+90℃と広いです。極度の高温環境でも、短絡状態で最大 +250℃ の温度に耐えることができるため、さまざまな VGA アプリケーションに適しています。

最小曲げ半径が外径の12倍と柔軟性に優れているため、設置スペースを選ばず柔軟に配線が可能です。さらに、その発光レベルはBS EN 60332-1-2規格を満たし、ハロゲンフリー性能はIEC 60754およびEN 50267によって認証され、煙濃度はIEC 61034およびEN 50268の要件を満たしており、安全性と環境への優しさを最大限に高めています。

構造サイズ

導体と装甲の最大抵抗
単芯ケーブルの場合 20℃
タイプ	20℃における最大抵抗値
導体の公称断面積	導体		アルミワイヤーアーマー
導体の公称断面積	銅	アルミニウム	銅より線導体を使用したケーブル	アルミニウム撚線導体を使用したケーブル
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

導体と装甲の最大抵抗
2～5芯ケーブル用 20℃
タイプ	20℃における最大抵抗値
導体の公称断面積	導体		鋼線の装甲
	銅	アルミニウム	銅より線導体を使用したケーブル
	銅	アルミニウム	2コア	3コア	4コア	5コア
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

通電容量（A）

定格電圧0.6/1kV XLPE絶縁電源ケーブル
通電容量（アンペア）（A）
周囲温度：空気中：40℃、地中：25℃
導体温度：90℃
土壌熱抵抗係数：1.0k・m/W
タイプ	CU/XLPE/PVC、AL/XLPE/PVC、 CU/XLPE/PVC/STA/PVC、AL/XLPE/PVC/STA/PVC、CU/XLPE/PVC/AWA/PVC、AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC、AL/XLPE/PVC、 CU/XLPE/PVC/STA/PVC、AL/XLPE/PVC/STA/PVC、CU/XLPE/PVC/SWA/PVC、AL/XLPE/PVC/SWA/PVC
コア数	シングルコア				マルチコア
断面積、mm²	空気中		地上で		空気中		地上で
断面積、mm²	銅	アル	銅	アル	銅	アル	銅	アル
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
注:単芯ケーブルの外装は非磁性材料で作られています。

梱包と配送

梱包詳細:

購入する数量と要件によって決まります。交渉可能です。

港: 天津港

配送：海、空、速達。
