XLPE 絶縁 PVC シース非​​外装電源ケーブル

XLPE絶縁PVCシース非外装電源ケーブルは、耐熱性、耐腐食性、耐電流衝撃性に優れたXLPE素材で絶縁されています。 過酷な作業環境でも安定して動作し、電力システムの長期にわたる安全な動作を保証します。 高い機械的損傷耐性を備えた製品は、電力、冶金、石油化学、その他の業界の複雑な環境ニーズに適しています。 都市建設、地下電力敷設、産業施設向けの高電圧送電など、北大電力ケーブルは電力の安全性を包括的に保護します。

製品構造

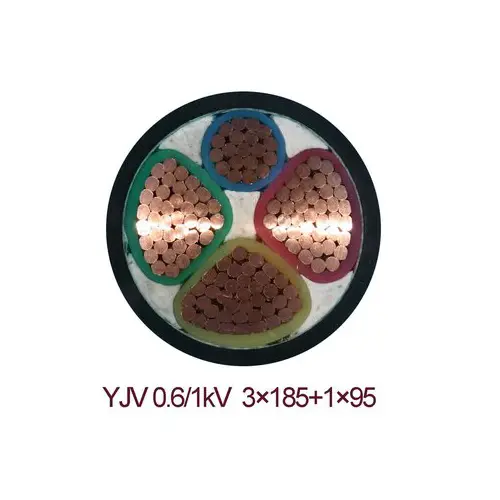

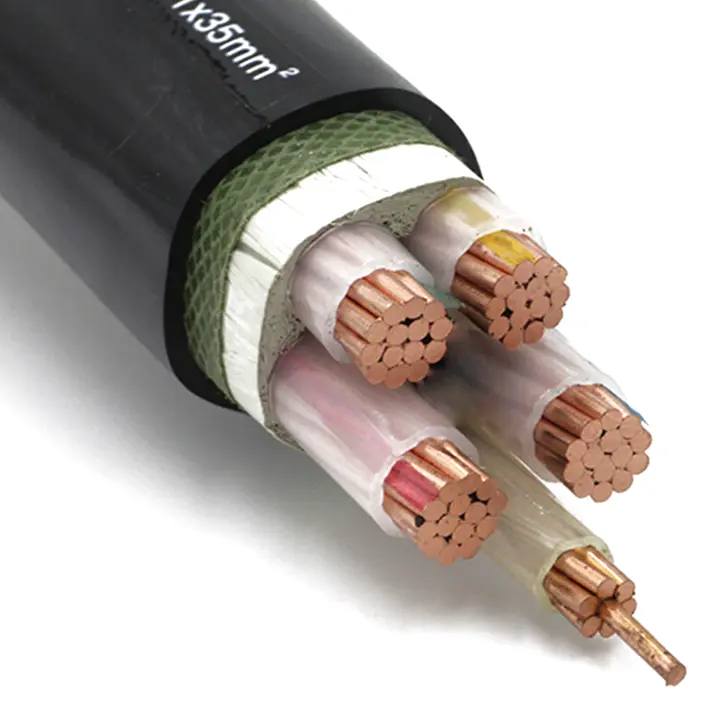

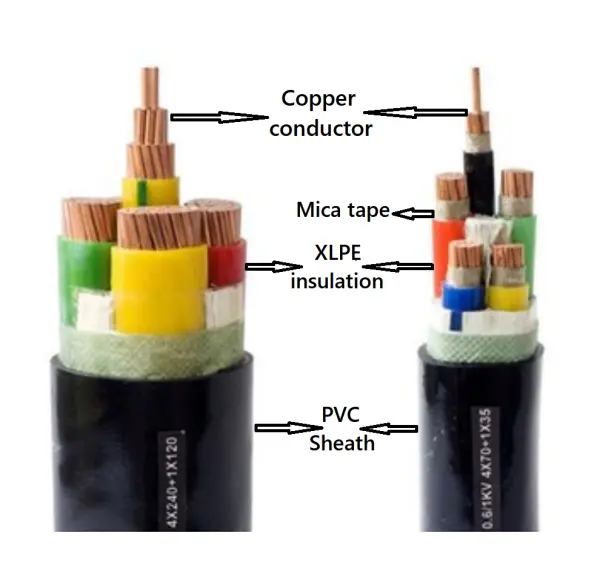

XLPE 絶縁 PVC シース非​​外装電源ケーブルは、T1R 銅導体、XLPE 絶縁体、PVC シースで構成されています。

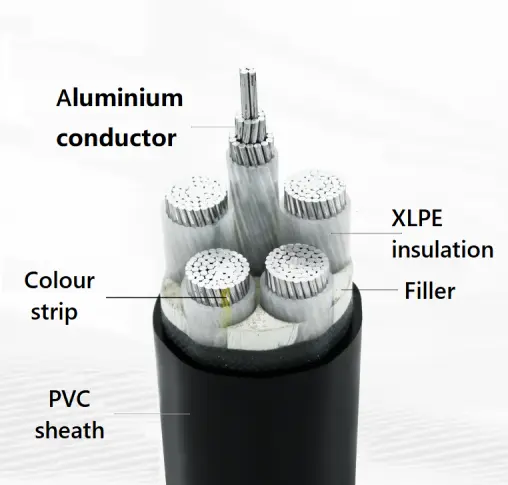

導体: 銅またはアルミニウム導体、丸型スタンドまたは成形、IEC 60228 に準拠したクラス 2

および GB/T 3956-2008、断面積が 6mm 以下の場合²、しっかりした丸い

IEC 60228 および GB/T 3956-2008 に準拠したクラス 1 の導体を使用できます。

絶縁: 絶縁の厚さ、材料特性は IEC 60502 および GB/T 12706 に準拠するものとします。

コアの色: 1 コア: 赤、黄、緑、青、黒

2 コア: 赤、青、または赤、黒

3 コア: 黄、緑、赤または赤、黄、青

4 コア: 黄、緑、赤、青または赤、黄、青、黒

5 コア: 黄、緑、赤、青、黒または赤、黄、青、黒、緑

5 コア以上: 白いコアに黒い数字、または

外部シース: シースの厚さ、材料特性は IEC 60502 および GB/T 12706 に準拠するものとします。

難燃性ケーブル：難燃性PVC外装材を使用します。難燃グレードはバンチ A、B、C の 3 つのカテゴリーに分類できます。

耐火ケーブル：導体にマイカテープを2層巻き付けます。

プロセスフロー図

製品の用途

都市部の配電や低電圧の電気エネルギーの伝送に使用されます。

工場や鉱山などで機械設備や照明設備に電力を供給するために使用されます。

住宅および商業ビルでは、照明、エレベーター、ソケットなどの構造内の配電に使用されます。

予防

ケーブルの長期使用温度は 90°C を超えてはなりません。

短絡中、ケーブルの最高温度は 250°C を超えてはなりません。

ケーブルは定格電圧を超えて使用しないでください。

このタイプのケーブルは、直接地中に埋設して使用することはできません。

単芯ケーブルを磁性金属パイプやカバー付きのケーブル トレイに直接配置することはできません。

ケーブルは定格電圧を超えて使用しないでください。

性能パラメータ

定格電圧：0.6/1kV

試験電圧：3.5kV、5分間 破壊なし

導体抵抗: 20℃における導体抵抗は、IEC 60228 または GB/T 3956 に準拠するものとします。

動作温度: -5 °C ～ +90 °C

短絡温度: +250 °C

最小曲げ曲げ半径: 15* OD;

最小静的曲げ半径: 10* OD。

難燃剤: IEC 60332 または GB/T 19666 に準拠

耐火性: IEC 60331 または GB/T 19666 に準拠。

通電容量（A）

アフターサービスとサービス

1. 技術サービス：天津北達グループは、ワイヤーとケーブルの選択、敷設と設置、現場でのテストなどの技術指導など、顧客の実際の要求に基づいて必要な技術サービスを提供できます。

2. 品質問題への対応：電線・ケーブルの品質問題に関するユーザーからのフィードバックを受けて、BD ケーブル グループは 24 時間以内に回答します。現場の実情を踏まえ、問題点の解決策をご提案したり、専門の技術者を現場に派遣して品質問題に対応いたします。

3. 電線・ケーブルの保守または交換：電線・ケーブルの保証期間内において、電線・ケーブルの材質、設計、製造・製造工程における製品品質上の欠陥により、通常の保管、敷設、設置または通常の使用において品質上の問題が発生した場合は、当社の責任において無償修理または交換をさせていただきます。

4. 電線とケーブルの輸送と設置の過程で、ユーザーの不適切な使用によって引き起こされたケーブルの損傷（傷、磨耗、絶縁体やシースの損傷による曲げ半径不足、低温でのケーブル敷設による品質問題など）について、北達グループは顧客がこれらの品質問題を解決できるよう支援します。

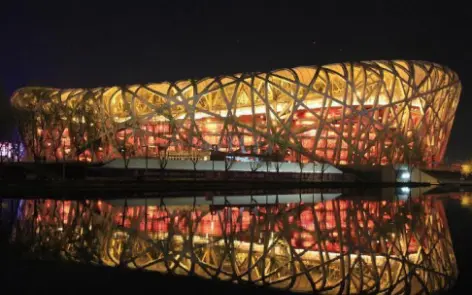

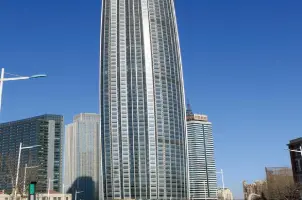

歴代事例

高性能電力ケーブルとして、XLPE 絶縁 PVC シース非​​外装電力ケーブルは、国家環境保護基準を満たしているだけでなく、その高温耐性と耐紫外線性により、屋外または高温環境に特に適しています。 寒い冬でも暑い夏でも安定した電力伝送が可能で、長期使用後も優れた性能を維持し、メンテナンスや交換の頻度を減らしてランニングコストを大幅に削減します。 また、シース材質のPVC（ポリ塩化ビニル）は低発煙・ハロゲンフリーの特性を有しており、火災時に有毒な煙の発生を回避し、使用環境の安全性をさらに高めています。

梱包と配送

梱包詳細:

購入する数量と要件によって決まります。 交渉可能です。

港: 天津港

配送：海、空、速達。
