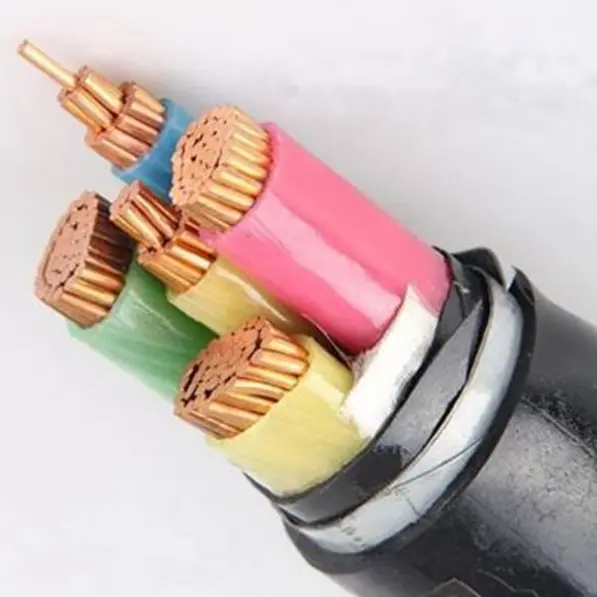

XLPE 絶縁 PVC シース STA 電源ケーブル

信頼できる XLPE 絶縁 PVC シース STA 電源ケーブルのメーカーとサプライヤーをお探しの場合は、Tianjin Beida をお選びください。本製品は、広く普及している低圧送電用の直接地中埋設可能な鋼テープ外装電力ケーブルです。異なる電流容量に応じて、一般的なケーブルの導体断面積は2.5mm2から500mm2の範囲になります。

お問い合わせを送信

製品説明

天津北達電線グループの35年にわたるケーブル業界での深耕に頼って、低圧送電分野の強みともいえるXLPE絶縁PVCシースSTA電力ケーブルを発売しました。

中国の有名な商標、ISO システム認証およびその他の権威ある資格を持つハイテク企業として、北達グループは国際的な先進的な生産および試験設備と年間販売量の 3.1% の研究開発投資によってサポートされており、このスチールテープ外装ケーブルは比類のない核心的利点を持っています。

その XLPE 絶縁材料は、優れた電気性能と耐熱性を保証し、スチールテープ外装設計の PVC シースにより、強力な耐湿性、耐食性、機械的損傷耐性、追加の保護なしでの直接埋設を実現し、低電圧送電設備の複雑さ、劣悪な環境適応性、安全上の危険およびその他の問題点を完全に解決し、安定した信頼性の高い送電ソリューションを世界中の顧客に提供します。

一般的なケーブルタイプは、YJV22、ZC-YJV22、ZB-YJV22、ZA-YJV22、ZCN-YJV22、ZBN-YJV22、ZCN-YJV22、CU/XLPE/PVC/STA/PVC、CU/MICA/XLPE/PVC/STA/PVC です。

製品構造

Xlpe Insulated Pvc Sheathed Sta Power Cable

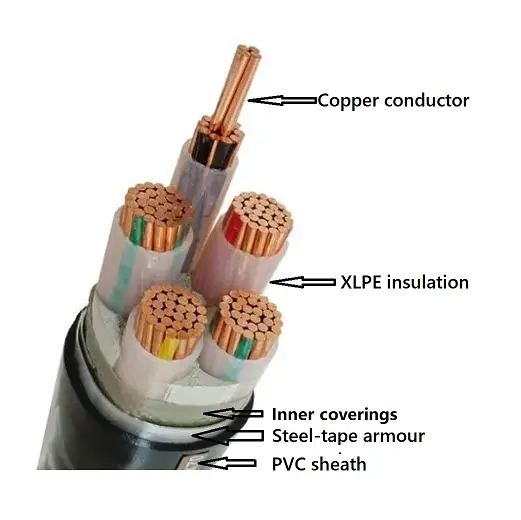

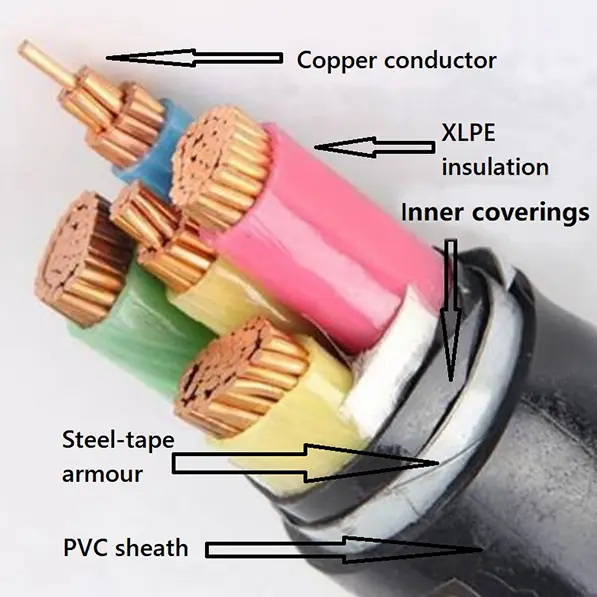

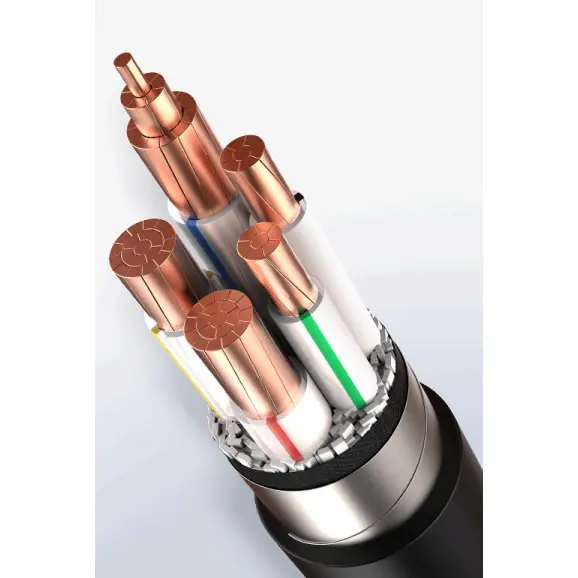

XLPE 絶縁 PVC シース STA 電源ケーブルは、T1R 銅導体、XLPE 絶縁体、PVC ラッピングテープスチールテープアーマー、および PVC シースで構成されています。

導体: 銅またはアルミニウム導体、丸型スタンドまたは成形、IEC 60228 に準拠したクラス 2

および GB/T 3956-2008、断面積が 6mm 以下の場合²、しっかりした丸い

IEC 60228 および GB/T 3956-2008 に準拠したクラス 1 の導体を使用できます。

絶縁: 絶縁の厚さ、材料特性は IEC 60502 および GB/T 12706 に準拠するものとします。

コアの色: 1 コア: 赤、黄、緑、青、黒

2 コア: 赤、青、または赤、黒

3 コア: 黄、緑、赤または赤、黄、青

4 コア: 黄、緑、赤、青または赤、黄、青、黒

5 コア: 黄、緑、赤、青、黒または赤、黄、青、黒、緑

5 コア以上: 黒い番号または異なる色のリボンが付いた白いコア

内部カバー: 内部カバーは押し出し成形またはラップ加工できます。材料はケーブルの動作温度に適しており、絶縁材料と適合するものでなければなりません。

スチールテープ外装: 多心ケーブルでは、外装は二重スチールテープに準拠した内側被覆に適用されます。 AC用単芯ケーブルです。システムは非磁性スチールテープで構成されます。

外部シース: シースの厚さ、材料特性は IEC 60502 および GB/T 12706 に準拠するものとします。

難燃性ケーブル：難燃性PVC外装材を使用します。難燃グレードはバンチ A、B、C の 3 つのカテゴリーに分類できます。

耐火ケーブル：導体にマイカテープを2層巻き付けます。

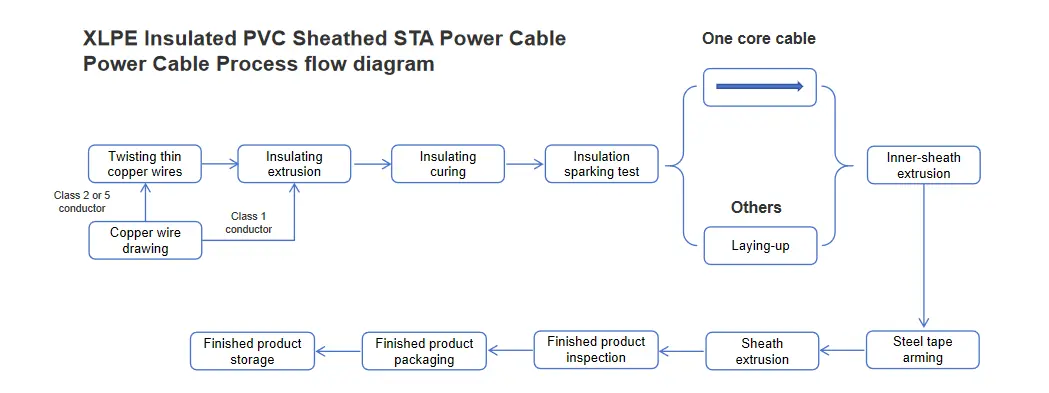

プロセスフロー図

Xlpe Insulated Pvc Sheathed Sta Power Cable

製品の用途

架橋ポリエチレン絶縁PVCシーススチールテープ装甲電力ケーブル。このケーブルはスチールテープで保護されているため、配電ネットワークや送電用の産業機器に適しています。直接地下に埋めたり、ケーブルトレンチや橋に設置したりできます。ケーブルは一定の圧力に耐えることができますが、張力には耐えられません。

製品の設置条件：

ケーブル敷設時の周囲温度 PVC 絶縁体、PVC シース、またはハロゲンフリー難燃性シースを使用したケーブルの場合、敷設時の周囲温度は 0℃ 以上にしてください。

ケーブル取り付け時の最小曲げ半径

プロジェクト	単芯ケーブル		多芯ケーブル
プロジェクト	非武装の	装甲した	非武装の	装甲した
設置時のケーブルの最小曲げ半径	20D	15D	15D	12D
接続ボックスおよび終端付近のケーブルの最小曲げ半径	15D	12D	12D	10D
注: D はケーブル外径です。

性能パラメータ

定格電圧：0.6/1kV

試験電圧：3.5kV、5分間破壊なし

動作温度: -0 °C ～ +90 °C

短絡温度: +250 °C

通電容量（A）

定格電圧0.6/1kV XLPE絶縁電源ケーブル
通電容量（アンペア）（A）
周囲温度：空気中：40℃、地中：25℃
導体温度：90℃
土壌熱抵抗係数：1.0k・m/W
タイプ	CU/XLPE/PVC、AL/XLPE/PVC、 CU/XLPE/PVC/STA/PVC、AL/XLPE/PVC/STA/PVC、CU/XLPE/PVC/AWA/PVC、AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC、AL/XLPE/PVC、 CU/XLPE/PVC/STA/PVC、AL/XLPE/PVC/STA/PVC、CU/XLPE/PVC/SWA/PVC、AL/XLPE/PVC/SWA/PVC
コア数	シングルコア				マルチコア
断面積、mm²	空気中		地上で		空気中		地上で
断面積、mm²	銅	アル	銅	アル	銅	アル	銅	アル
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
注:単芯ケーブルの外装は非磁性材料で作られています。
