XLPE 絶縁 PVC シース SWA 電源ケーブル

XLPE 絶縁 PVC シース SWA 電源ケーブルの専門メーカーとして、北達グループは 30 年以上の経験があります。水平または垂直に敷設することができ、一定の圧力や張力に耐えることができるケーブルです。主に低圧送電用の高層ビルケーブルや落差の大きい山間部などの垂直敷設に使用されます。

お問い合わせを送信

製品説明

XLPE 絶縁 PVC シース SWA 電源ケーブルは、T1R 銅導体、XLPE 絶縁、PVC ラッピングテープ鋼堰外装および PVC シースで構成されています。

一般的なケーブルタイプは、YJV32、ZC-YJV32、ZB-YJV 32、ZA-YJV 32、ZCN-YJV 32、ZBN-YJV32、ZCN-YJV32、CU/XLPE/PVC/SWA/PVC、CU/MICA/XLPE/PVC/SWA/PVC です。

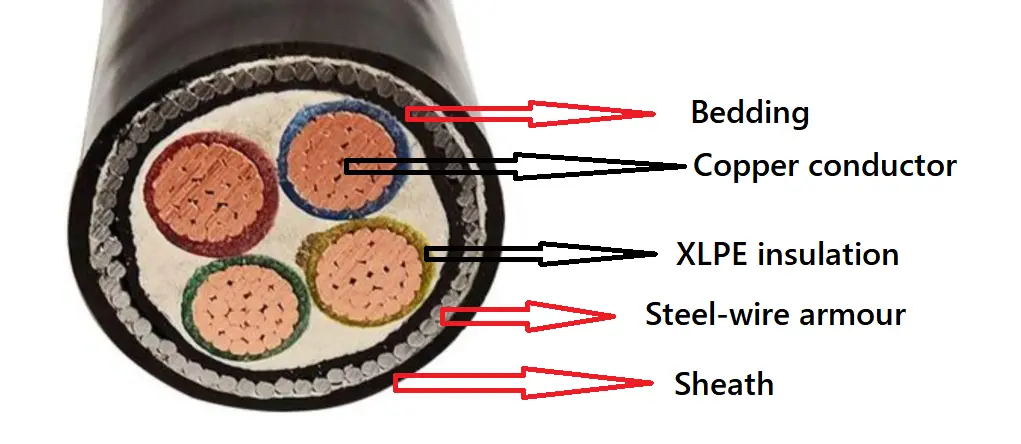

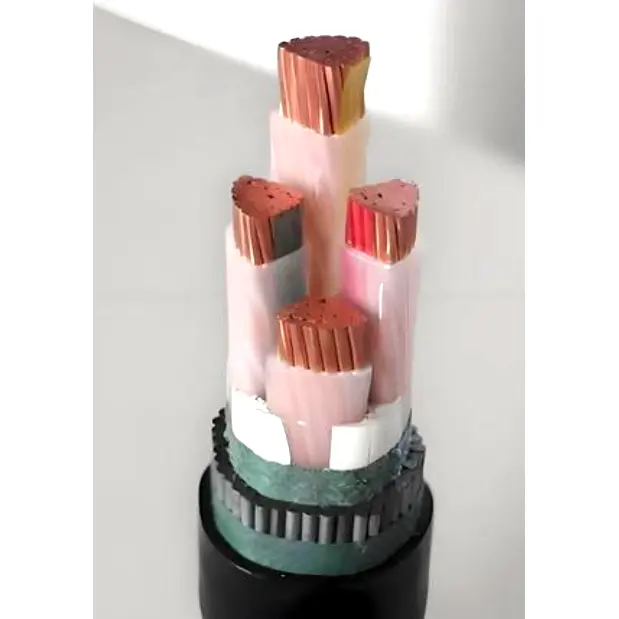

製品構造

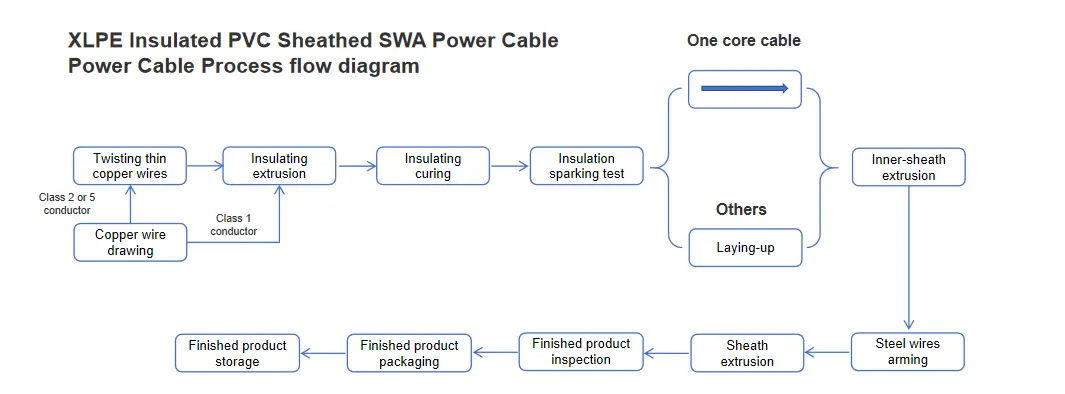

Xlpe Insulated Pvc Sheathed Swa Power Cable

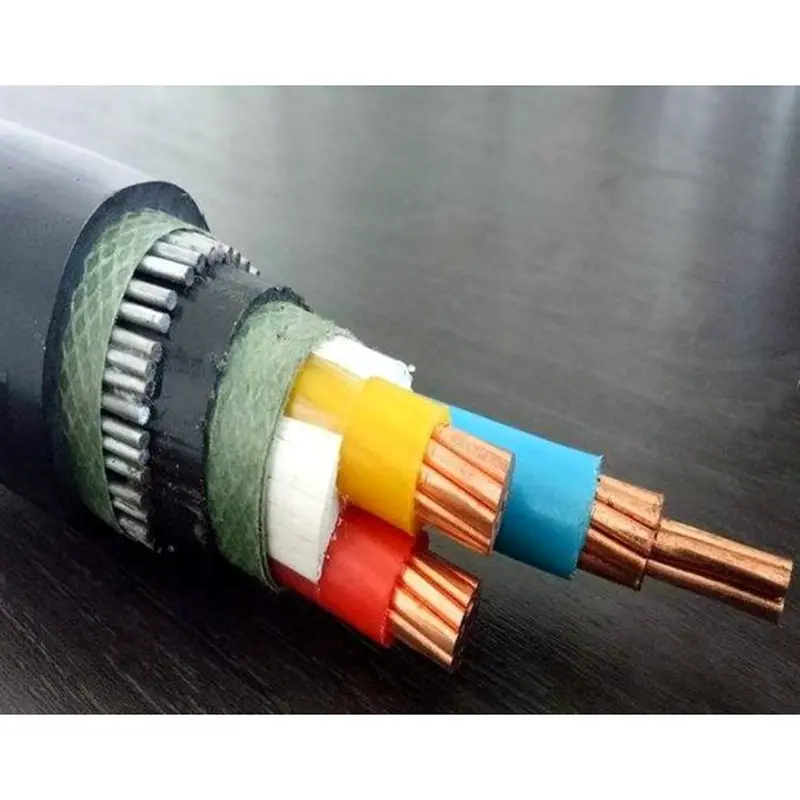

XLPE 絶縁 PVC シース SWA 電源ケーブルは、T1R 銅導体、XLPE 絶縁、PVC ラッピングテープ鋼堰外装および PVC シースで構成されています。

導体: 銅またはアルミニウム導体、丸型スタンドまたは成形、IEC 60228 に準拠したクラス 2

および GB/T 3956-2008、断面積が 6mm 以下の場合²、しっかりした丸い

IEC 60228 および GB/T 3956-2008 に準拠したクラス 1 の導体を使用できます。

絶縁: 絶縁の厚さ、材料特性は IEC 60502 および GB/T 12706 に準拠するものとします。

コアの色: 1 コア: 赤、黄、緑、青、黒

2 コア: 赤、青、または赤、黒

3 コア: 黄、緑、赤または赤、黄、青

4 コア: 黄、緑、赤、青または赤、黄、青、黒

5 コア: 黄、緑、赤、青、黒または赤、黄、青、黒、緑

5 コア以上: 黒い番号または異なる色のリボンが付いた白いコア

内部カバー: 内部カバーは押し出し成形またはラップ加工できます。材料はケーブルの動作温度に適しており、絶縁材料と適合するものでなければなりません。

鋼線の外装: 多心ケーブルでは、鋼線に準拠した内部被覆に外装を適用するものとします。 AC用単芯ケーブルです。システムは非磁性鋼線で構成されます。

外部シース: シースの厚さ、材料特性は IEC 60502 および GB/T 12706 に準拠するものとします。

難燃性ケーブル：難燃性PVC外装材を使用します。難燃グレードはバンチ A、B、C の 3 つのカテゴリーに分類できます。

耐火ケーブル：導体にマイカテープを2層巻き付けます。

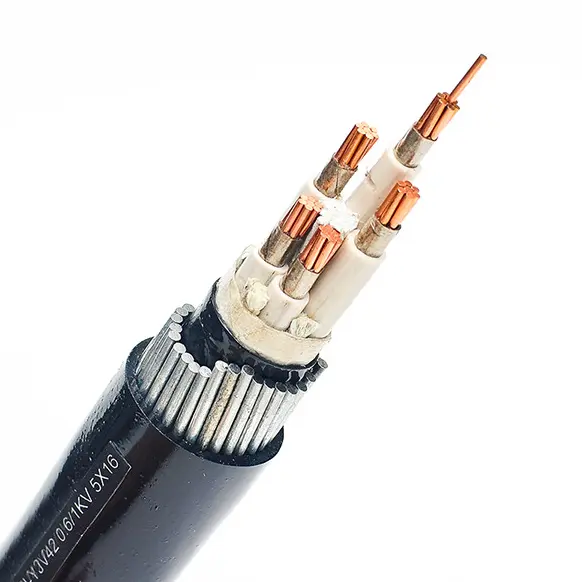

Xlpe Insulated Pvc Sheathed Swa Power Cable

定格電圧：0.6/1kV

試験電圧：3.5kV、5分間破壊なし

動作温度: -5 °C ～ +90 °C

短絡温度: +250 °C

最小曲げ曲げ半径: 15* OD;

最小静的曲げ半径: 10* OD。

ケーブルテスト:

1. 導体の DC 抵抗テスト: 20°C の導体の DC 抵抗は、GB/T 3956-2008、IEC 60228 に準拠するものとします。

2. AC電圧試験：3.5kV/5分、故障なし。

サンプリングテスト:

1. 導体構造検査: GB/T 3956-2008、IEC 60228 の技術要件に準拠する必要があります。

2. 絶縁体、ライニング、スチールテープ外装およびシース構造のサイズは、GB/T 12706.1-2020、IEC 60502.1 の要件に準拠するものとします。

熱伸び試験：

サンプリングおよび試験手順は GB/T 2951.21-2008、IEC 60811-2-1、第 9 章の規定に準拠し、結果は GB/T 12706.1-2020、IEC 60502.1 の規定に準拠するものとします。

タイプテスト:

絶縁体とシースの機械的および物理的性能試験は、GB/T 12706.1-2020 および IEC 60502.1 の要件に準拠する必要があります。

電気的性能は GB/T 12706.1-2020、IEC 60502.1 に準拠するものとします。

単一ケーブルの燃焼試験は、GB/T 19666-2019、IEC 60332 に準拠するものとします。

バンドルされたケーブルの難燃性テストは、GB/T 19666-2019、IEC 60332 の要件を満たしています。

ケーブルの耐火性試験は、GB/T 19666-2019 および IEC 60331 の要件に準拠する必要があります。

通電容量（A）

定格電圧0.6/1kV XLPE絶縁電源ケーブル
通電容量（アンペア）（A）
周囲温度：空気中：40℃、地中：25℃
導体温度：90℃
土壌熱抵抗係数：1.0k・m/W
タイプ	CU/XLPE/PVC、AL/XLPE/PVC、 CU/XLPE/PVC/STA/PVC、AL/XLPE/PVC/STA/PVC、CU/XLPE/PVC/AWA/PVC、AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC、AL/XLPE/PVC、 CU/XLPE/PVC/STA/PVC、AL/XLPE/PVC/STA/PVC、CU/XLPE/PVC/SWA/PVC、AL/XLPE/PVC/SWA/PVC
コア数	シングルコア				マルチコア
断面積、mm²	空気中		地上で		空気中		地上で
断面積、mm²	銅	アル	銅	アル	銅	アル	銅	アル
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
注:単芯ケーブルの外装は非磁性材料で作られています。
