XLPE 絶縁 PVC シース非​​外装 MV ケーブル

天津 Beida は、中国の XLPE 絶縁 PVC シース非​​装甲 MV ケーブルのメーカーおよびサプライヤーです。 これらのケーブルは電力システムで広く使用されています。 都市の送電網、工業・鉱山企業、高層ビルの「電力動脈」として機能し、変電所からさまざまな電力ターミナルに10.35 kVの高圧電力を送電できます。

中圧ケーブルの選択

1. 電圧レベルに応じて選択します。一般的に使用されるケーブルレベルは 3.6/6 kV、6/10 kV、8.7/15 kV、12/20 kV、18/30 kV、26/35 kV です。

2. 機器の電力または伝送電流に応じて選択し、機器の電力に応じて機器が使用する必要がある電流を計算し、ケーブルの電流容量表に従って選択します。 さらに、ケーブルの長さを使用してケーブルの電圧降下を計算する必要があり、電圧降下は 5% を超えることはできません。

製品構造

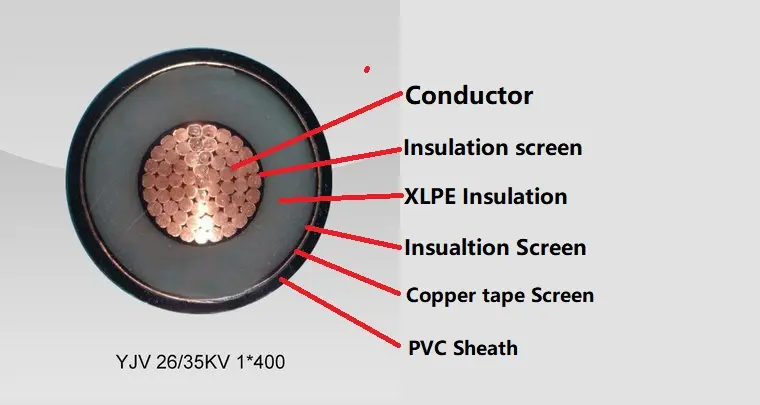

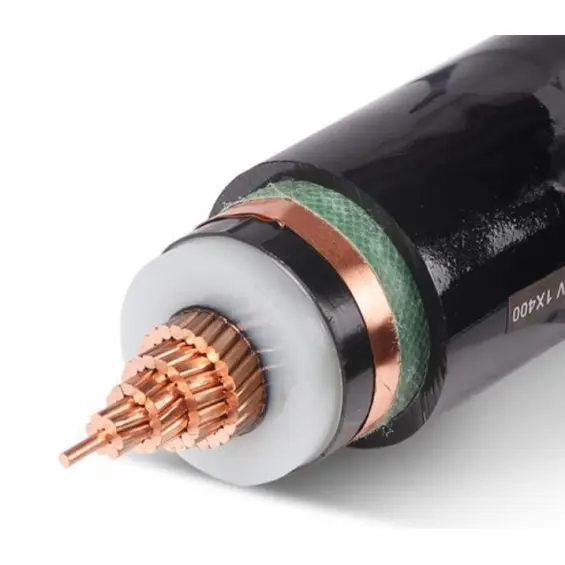

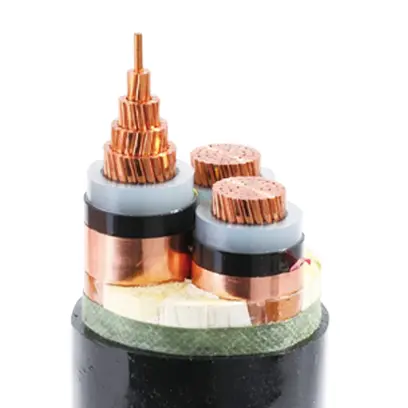

XLPE 絶縁 PVC シース非​​外装 MV ケーブルは、T1R 銅導体、XLPE 絶縁体、PVC ラッピング テープ スチールテープ外装、および PVC シースで構成されています。

導体: 銅またはアルミニウム導体、丸型スタンドまたは成形、IEC 60228 に準拠したクラス 2

GB/T 3956-2008。

絶縁体: XLPE 絶縁、絶縁体の厚さ、材料特性は IEC 60502-2 および GB/T 12706.2、GB/T 12706.3 に準拠するものとします。

導体シールド: 導体シールドは非金属押出半導電性材料で構成され、押出半導電性材料は絶縁体と密に結合されているものとします。

絶縁シールド: 絶縁シールドは非金属半導電層と金属層で構成されます。各絶縁ワイヤコアは、非金属半導電層を絶縁ワイヤコアとしっかりと結合させるか、または剥離可能にして直接押し出すものとする。次に、金属シールド層が非金属半導電層の外側に重ねられ、IEC 60502-2、GB/T 12706.2、および GB/T 12706.3 の要件が満たされる必要があります。

外部シース: PVC シース シースの厚さ、材料特性は IEC 60502.2 および GB/T 12706 に準拠するものとします。

難燃性ケーブル：難燃性PVC外装材を使用します。難燃グレードはバンチ A、B、C の 3 つのカテゴリーに分類できます。

性能パラメータ

定格電圧: 3.6/6 kV ～ 18/30 kV; 26/35kV

試験電圧: 電源周波数試験電圧は 3.5U0 とし、破壊なく 5 分間試験を実施する。

導体の最高使用温度: 90 °C

短絡温度: +250 °C

断熱材の厚さ:

ケーブル総合テスト、品質保証安心！

ルーチンテストでは、導体の DC 抵抗、AC 電圧、部分放電が国家規格および IEC 規格に厳密に従っており、優れた性能が保証されています。抜き取り試験において、導体構造、絶縁被覆サイズ、熱伸び率などが規格内にあり、品質は信頼できます。 型式試験はより包括的で、絶縁シースの機械的および物理的特性、電気的特性、および単一およびバンドルされた難燃性試験を網羅しており、すべて GB/T および IEC 規格に準拠しており、ケーブルの安全性をサポートします。

製品の設置条件：

XLPE 絶縁 PVC シース非​​外装 MV ケーブル、設置周囲温度は 0° 未満であってはなりません。

設置時のケーブルの最小曲げ半径

より安全で効率的な動力伝達を実現するには今すぐ購入してください

架橋ポリエチレン絶縁 PVC シース非​​外装電力ケーブルの選択は、高品質へのこだわりだけでなく、長期にわたる安定した動作を保証します。 このケーブルの耐久性、低いメンテナンスコスト、高い伝送効率により、企業に大幅なコスト削減をもたらし、電力システムの全体的な効率を大幅に向上させることができます。 ケーブルを長期間使用すると、停電によって発生するメンテナンスと交換のコストが大幅に削減され、企業の投資収益率が向上します。
