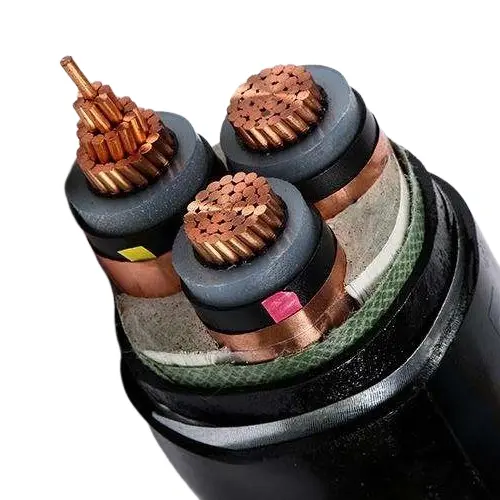

XLPE 絶縁 PVC シース STA MV ケーブル

専門サプライヤーである Beida が提供するこの XLPE 絶縁 PVC シース STA MV ケーブルは、絶縁材料として架橋ポリエチレン (XLPE) を使用しており、優れた電気特性、耐熱性、耐老化性を備えています。ポリ塩化ビニル (PVC) の外側シースと組み合わせることで、湿気、化学的腐食、物理的摩耗に対する保護がさらに強化されます。スチールテープ外装層によりケーブルに高い圧縮耐性と耐衝撃性が与えられ、直接埋設、トンネル、パイプラインなどのさまざまな敷設環境に適応できます。追加の導管保護を必要とせず、地下に直接埋め込むことができる設置方法に特に適しています。

電圧レベルに関しては、この製品は 3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/30KV、26/35KV などの一般的に使用される複数の仕様をカバーしており、さまざまな中圧送電および配電シナリオのニーズを満たすことができます。ケーブル構造設計は厳密で、関連する国家規格に準拠しており、長期にわたる良好な動作安定性と安全マージンを備えています。

アプリケーション:

架橋ポリエチレン絶縁、PVC シース、スチール テープ外装電力ケーブルは、スチール テープで保護されているため、主に都市配電、地方の送電網、鉱山電力、鉄道輸送システムで使用されます。変電所、配電盤、変圧器、発電機などの機器を接続するために使用されます。このタイプのケーブルは、配電ネットワークまたは産業施設での電力伝送に適しています。直接地下に埋めたり、ケーブルトレンチやケーブルトレイに設置したりできます。ケーブルは一定の圧力には耐えられますが、引張力には耐えられません。

製品構造

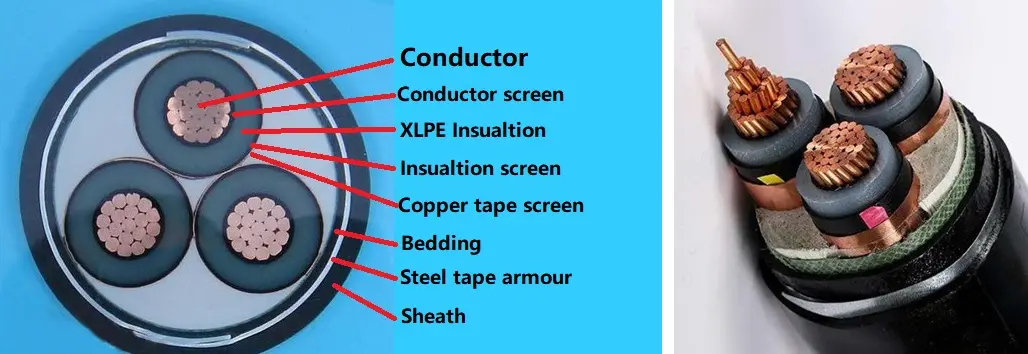

XLPE 絶縁 PVC シース STA MV ケーブルは、T1R 銅導体、XLPE 絶縁、PVC ラッピング テープ スチール テープ アーマーおよび PVC シースで構成されています。

導体: 銅またはアルミニウム導体、丸型スタンドまたは成形、IEC 60228 に準拠したクラス 2

GB/T 3956-2008。

絶縁体: 架橋ポリエチレン絶縁体、絶縁体の厚さ、材料特性は IEC 60502-2 および GB/T 12706.2、GB/T 12706.3 に準拠するものとします。

導体シールド: 導体シールドは、押出半導電性非金属材料で作られ、押出半導電性材料が絶縁体にしっかりと接着されている必要があります。

絶縁シールド: 絶縁シールドは、非金属半導電層と金属層の組み合わせで構成する必要があります。絶縁コアにしっかりと接着されている、または剥がすことができる非金属半導電層は、各絶縁コア上に直接押し出す必要があります。次に、金属シールド層を非金属半導電層の周囲に巻き付ける必要があります。 IEC 60502-2、GB/T 12706.2、および GB/T 12706.3 の規定に準拠する必要があります。

内部カバー: 内部カバーは押出成形されます。材料はケーブルの動作温度に適しており、絶縁材料と適合するものでなければなりません。

スチールテープ外装: 多心ケーブルでは、外装は二重スチールテープに準拠した内側被覆に適用されます。 AC用単芯ケーブルです。システムは非磁性スチールテープで構成されます。

外部シース:PVC シース、シースの厚さ、材料特性は IEC 60502.2 および GB/T 12706 に準拠するものとします。

難燃性ケーブル：難燃性PVC外装材を使用します。難燃グレードはバンチ A、B、C の 3 つのカテゴリーに分類できます。

性能パラメータ

定格電圧: 3.6/6 kV ～ 18/30 kV。 26/35kV

テスト電圧: 電源周波数テスト電圧は 3.5U0 である必要があり、テストは故障することなく 5 分間継続する必要があります。

導体の最高使用温度: 90 °C

短絡温度: +250 °C

絶縁厚さ：

ケーブルテスト

定期的なケーブル テストには次のものが含まれます。 1) 導体の DC 抵抗テスト。GB/T 3956-2008 および IEC 60228 の要件に準拠するために 20 ℃ での DC 抵抗が必要です。 2) AC 電圧テスト、3.5U0 電圧で 5 分間継続、故障がないこと。 3) 部分放電テストは GB/T 3048.12 に従って実施され、1.73U0 電圧で 10pC を超える検出可能な放電が発生してはならず、テスト感度は 10pC 以上に達する必要があります。

サンプリング試験には主に次のものが含まれます。 1) 導体構造検査。GB/T 3956-2008 および IEC 60228 の要件に準拠するものとします。 2) 絶縁体、内張り、スチールテープ外装およびシースの構造寸法は、IEC 60502.2、GB/T 12706.2-2020 および GB/T 12706.3-2020 の要件を満たすものとします。 3) 熱伸び試験。GB/T 2951.21-2008 および IEC 60811-2-1 の第 9 章に従って実施し、結果は対応する規格に準拠するものとします。

型式試験は次の内容を対象とします。絶縁体とシースの機械的特性、物理的特性、および電気的特性は、IEC 60502.2、GB/T 12706.2-2020、および GB/T 12706.3-2020 の要件を満たしている必要があります。単一ケーブルの燃焼テストは、GB/T 19666-2019 および IEC 60332 の規定に準拠する必要があります。バンドルされている難燃性テストは、GB/T 19666-2019 および IEC 60332 の要件も満たしている必要があります。

製品の設置条件：

ケーブル設置時の周囲温度

架橋エチレン絶縁体と PVC シースを備えた電力ケーブルの場合、設置中の周囲温度は 0°C 未満であってはなりません。

ケーブル設置時の最小曲げ半径

梱包と配送

梱包詳細:

購入する数量と要件によって決まります。 交渉可能です。

港: 天津港

配送：海、空、速達。
