電線を構成するさまざまな部品は何ですか?

のコアコンポーネント電線導体と絶縁層という 2 つの基本部分で構成されます。より高度な保護が必要なケーブル/被覆電線には、被覆層が追加されます。  特殊用途向けの一部のワイヤには、シールド層、充填層、外装層などの追加構造が含まれる場合もあります。それぞれの構造は特定の機能を果たし、導電性、絶縁、保護という主要な要件を確実に満たします。

以下は、各コアコンポーネントの機能と共通の材料の詳細な説明です。

1. 導体（コア導体部）

ワイヤの「導電体」で、電気エネルギーの伝達を担当します。良好な導電性と低い抵抗率が必要です。

一般的な材料: 銅 (紫銅/無酸素銅、家庭用/産業用の主流、導電性と耐酸化性に優れる)、アルミニウム (低コスト、軽量、主に屋外の架空線/断面積の大きなケーブルに使用される)、および少数の特殊な場合には、銅被覆アルミニウムおよび銅合金が使用されます。

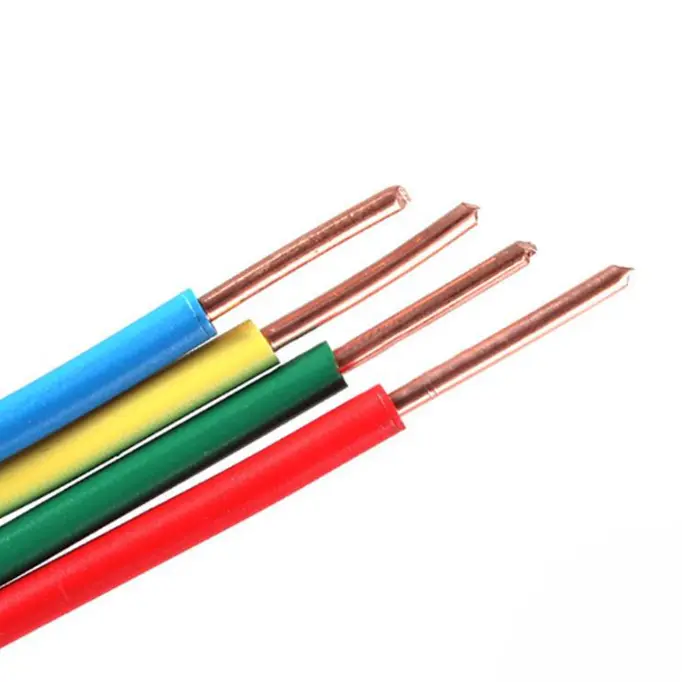

構造形式: 単心硬線 (BV 線など、家庭用配線用)、多心軟線 (BVR 線など、頻繁に曲げる必要がある機器接続/用途用)。

2. 絶縁層 (基本的な保護、必須)

導体の周りに巻かれた絶縁材。その中心的な機能は、導体を絶縁し、漏れを防止し、短絡を回避することであり、同時に耐摩耗性と耐温度性を備えて電気的安全性を確保します。

一般的な材料: ポリ塩化ビニル (PVC、家庭用電線で最も一般的、低コスト、加工が容易)、架橋ポリエチレン (XLPE、優れた耐熱性/耐老化性、主に用途に使用される)中くらいゴム（クロロプレンゴム/ニトリルゴム、柔軟性に優れ、主に移動電線/屋外防水電線に使用）、ポリテトラフルオロエチレン（PTFE、耐高温/耐食性、産業用特殊電線用）
