XLPE 絶縁 PVC シース SWA MV ケーブル

Beida Group は XLPE 絶縁 PVC シース SWA MV ケーブルを提供する 30 年以上の経験があり、お客様のメーカーおよびサプライヤーとしてカスタマイズされたサービスを提供できます。

製品構造

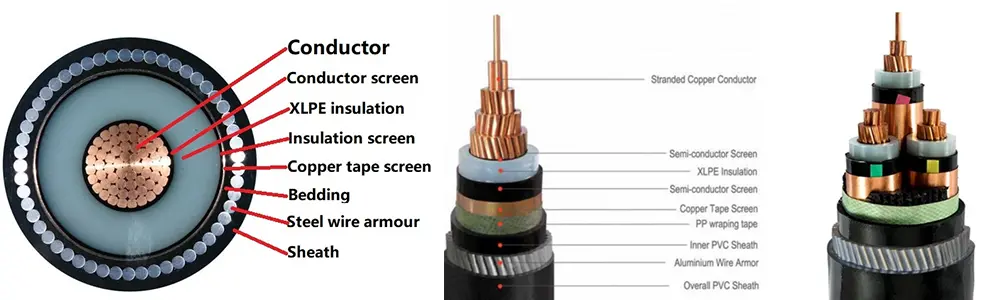

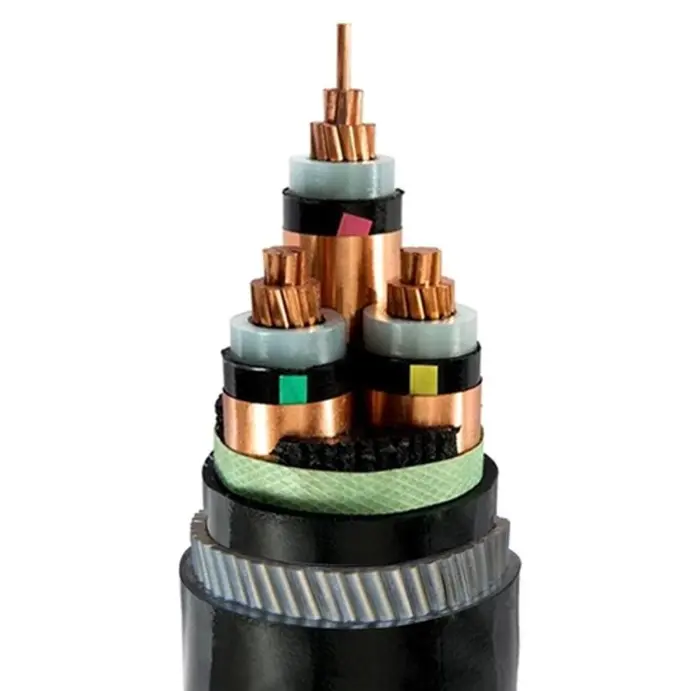

XLPE 絶縁 PVC シース SWA MV ケーブルは、T1R 銅導体、XLPE 絶縁、PVC ラッピング テープ鋼線外装および PVC シースで構成されています。

導体: 銅またはアルミニウム導体、丸型スタンドまたは成形、IEC 60228 に準拠したクラス 2

GB/T 3956-2008。

絶縁体: 架橋ポリエチレン絶縁体、絶縁体の厚さ、材料特性は IEC 60502-2 および GB/T 12706.2、GB/T 12706.3 に準拠するものとします。

導体シールド: 導体シールドは、押出成形された半導体非金属材料で構成され、絶縁体にしっかりと接着されている必要があります。

絶縁シールド: 絶縁シールドは、非金属半導体層と金属層の組み合わせで構成される必要があります。各絶縁ワイヤコアは、絶縁ワイヤコアにしっかりと接着されるか、剥がすことができる非金属半導電層を直接押し出す必要があります。次に、金属シールド層を重ねて非金属半導電層の周囲に巻き付ける必要があり、IEC 60502-2、GB/T 12706.2、および GB/T 12706.3 の規定に準拠する必要があります。 内部カバー: 内部カバーは押し出し成形されます。材料はケーブルの動作温度に適しており、絶縁材料と適合するものでなければなりません。

鋼線の外装：多心ケーブルでは、外装は鋼線に準拠した内部被覆に適用されます。 AC用単芯ケーブルです。システムは非磁性鋼線で構成されます。

外部シース:PVC シース、シースの厚さ、材料特性は IEC 60502.2 および GB/T 12706 に準拠するものとします。

難燃性ケーブル：難燃性PVC外装材を使用します。難燃グレードはバンチ A、B、C の 3 つのカテゴリーに分類できます。

性能パラメータ

定格電圧: 3.6/6 kV ～ 18/30 kV；26/35 kV

テスト電圧: 電源周波数テスト電圧は 3.5U0 である必要があり、テストは故障することなく 5 分間継続する必要があります。

導体の最高使用温度: 90 °C

短絡温度: +250 °C

絶縁厚さ：

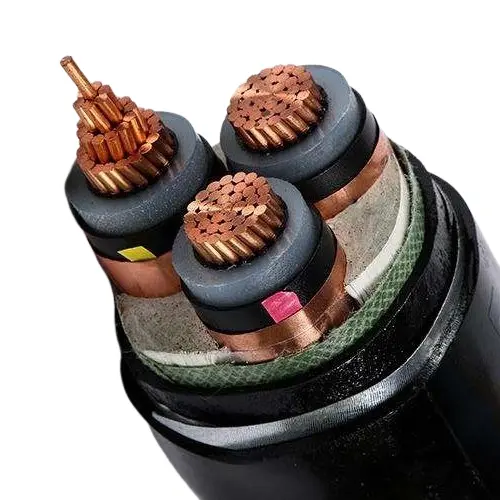

鋼線外装（YJV32、CU/XLPE/PVC/SWA/PVC）と鋼テープ外装（YJV22、CU/XLPE/PVC/STA/PVC）の中圧電力ケーブルの比較

選択の提案:

1. 主に圧力に耐えるシナリオ (直接埋設、地下共同溝など) で、重大な引張力や高い落下高がない場合は、コスト効率が高いスチール テープ アーマー (YJV22、CU/XLPE/PVC/STA/PVC) をお勧めします。

2. 垂直敷設、大きなスパン、水中または高い落下高さが含まれ、軸方向の引張力に耐える必要がある場合は、長期的な運用上の安全性を確保するために鋼線外装 (YJV32、CU/XLPE/PVC/SWA/PVC) を優先する必要があります。

3. どちらも中電圧システムの電圧レベル、導体断面積、敷設環境の保護要件に一致する必要があります（耐食性や難燃性などの特別な要件は追加でカスタマイズできます）。

梱包詳細:

購入する数量と要件によって決まります。 交渉可能です。

港: 天津港

配送：海、空、速達。
